ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система "SRS"), следует быть особенно внимательными, чтобы не повредить блок управления системы "SRS". Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "О", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел пред натяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно.
Блокировка дверей
1. В комплект входят два ключа и брелок дистанционного управления замками.
Номер ключей выбит на бирке, прилагаемой к ключам. Храните ее в надежном месте. Если вы потеряете ключи, дубликаты могут быть изготовлены вашим дилером фирмы "Honda" по номеру.
Ключ позволяет запустить двигатель, открыть боковые двери и крышку багажника.

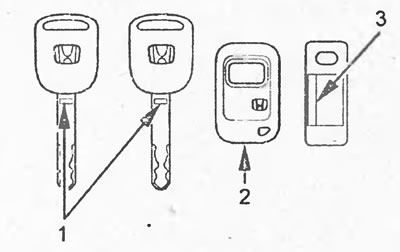

1 - главный ключ, 2 - брелок дистанционного управления, 3 - номер комплекта.

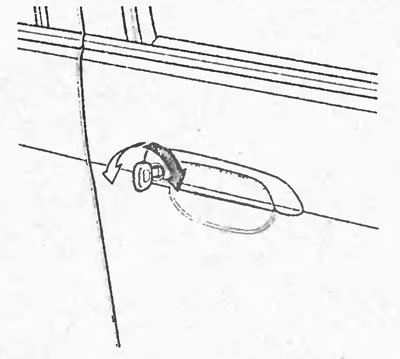

2. Для отпирания/запирания передних дверей необходимо вставить ключ в дверной замок и провернуть его вперед/назад.

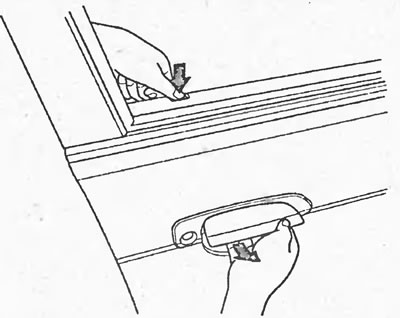

Передние двери можно закрыть без ключа. Для этого нажмите кнопку блокировки замка двери, потяните ручку открывания двери на себя и, удерживая ручку, закройте дверь.

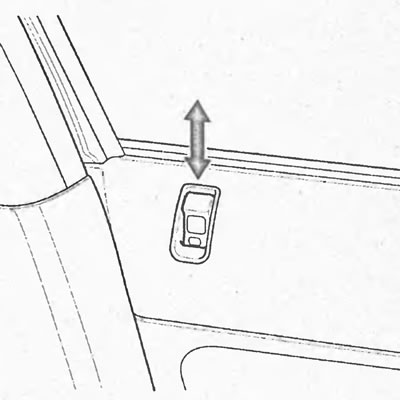

Для отпирания/запирания задних дверей поднимите или опустите кнопку блокировки замка двери соответственно.
Для задних боковых дверей нажмите кнопку блокировки замка двери и закройте дверь.
3. Модели, оборудованные системой дистанционного управления центральным замком.

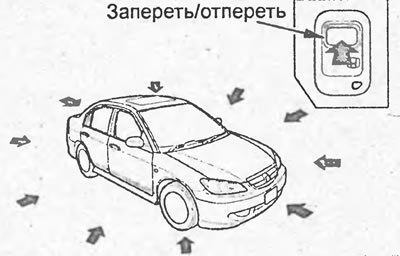

Отпирание/запирание боковых дверей осуществляется нажатием на кнопку, расположенную на брелке дистанционного управления.

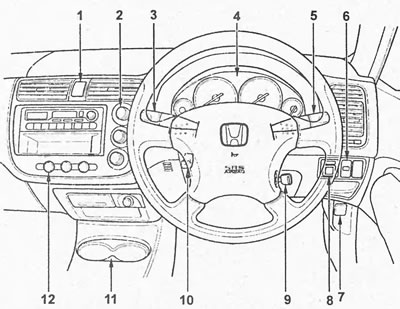

Панель приборов седан: 1 - выключатель аварийной сигнализации, 2 - панель управления отопителем и кондиционером, 3 - переключатель управления стеклоочистителем и омывателем, 4 - комбинация приборов, 5 - переключатель света фар и указателей поворотов, 6 - переключатель управления люком, 7 - рычаг привода замка капота, 8 - панель управления положением боковых зеркал, 9 - замок зажигания, 10 - рычаг блокировки положения рулевой колонки, 11 - подстаканники, 12 - выключатель обогревателя заднего стекла

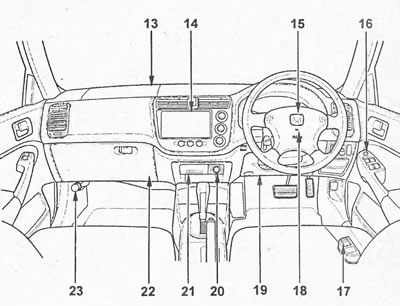

Панель приборов седан: 13 - подушка безопасности переднего пассажира, 14 - магнитола, 15 - подушка безопасности водителя, 16 - панель управления стеклоподъемниками, 17 - рычаг привода замка крышки багажника и лючка топливозаливной горловины, 18 - звуковой сигнал, 19 - блок предохранителей, 20 - прикуриватель, 21 - пепельница, 22 - вещевой ящик, 23 - фальшфейер.
Расстояние до автомобиля, при этом, должно быть не более 1 м.
Запирание дверей сопровождается однократным миганием указателей поворотов. Отпирание дверей сопровождается двойным миганием указателей поворотов.
Примечание: система дистанционного управления замками не срабатывает, если ключ зажигания находится в замке зажигания, неплотно закрыта какая-либо из дверей или разрядилась батарейка передатчика.

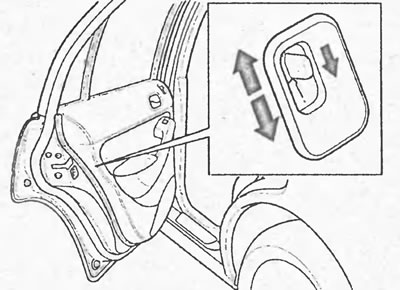

4. (Седан, хэчбек (пятидверные модели)) На задних боковых дверях установлена дополнительная блокировка дверей. Данная функция позволяет запереть дверь так, что она может быть открыта только снаружи. Рекомендуется использовать эту функцию каждый раз, когда в автомобиле находятся маленькие дети. Для включения переместите запорный рычаг вниз.
Панель приборов хэчбек (пятидверные модели): 1 - подушка безопасности переднего пассажира, 2 - магнитола, 3 - панель управления отопителем и кондиционером, 4 - подушка безопасности водителя, 5 - панель управления стеклоподъемниками, 6 - рычаг привода замка лючка топливозаливной горловины, 7 - педаль стояночного тормоза, 8 - выключатель аварийной сигнализации, 9 - пепельница, 10 - дополнительный вещевой ящик в центральной консоли, 11 - прикуриватель, 12 - вещевой ящик, 13 - фальшфейер

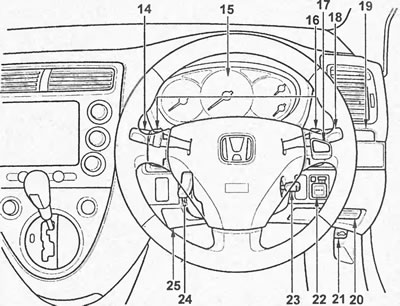

Панель приборов хэчбек (пятидверные модели): 14 - переключатель управления стеклоочистителем и омывателем, 15 - комбинация приборов, 16 - переключатели понижения и повышения передачи в режиме ручного переключения, 17 - выключатель режима ручного переключения, 18 - переключатель света фар и указателей поворотов, 19 - подстаканник, 20 - рычаг отключения стояночного тормоза, 21 - рычаг привода замка капота, 22 - панель управления положением боковых зеркал, 23 - замок зажигания, 24 - рычаг блокировки положения рулевой колонки, 25 - блок предохранителей.

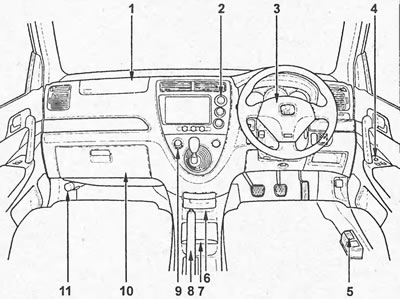

Панель приборов хэчбек (трехдверные модели): 1 - подушка безопасности переднего пассажира, 2 - панель управления отопителем и кондиционером, 3 - сигнал, 4 - панель управления стеклоподъемниками, 5 - рычаг привода замка лючка топливозаливной горловины, 6 - пепельница, 7 - дополнительный вещевой ящик в центральной консоли, 8 - рычаг стояночного тормоза, 9 - прикуриватель, 10 - дополнительный вещевой ящик, 11 - фальшфейер,

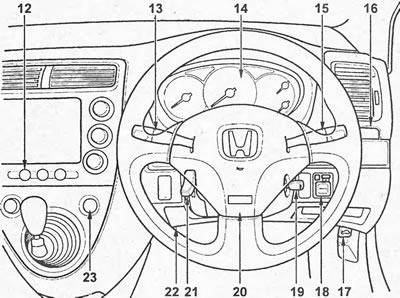

Панель приборов хэчбек (трехдверные модели): 12 - выключатель обогревателя заднего стекла, 13 - переключатель управления стеклоочистителем и омывателем, 14 - комбинация приборов, 15 - переключатель света фар и указателей поворотов, 16 - подстаканник, 17 - рычаг привода замка капота, 18 - панель управления положением боковых зеркал, 19 - замок зажигания, 20 - подушка безопасности водителя, 21 - рычаг блокировки положения рулевой колонки, 22 - блок предохранителей, 23 - выключатель аварийной сигнализации.

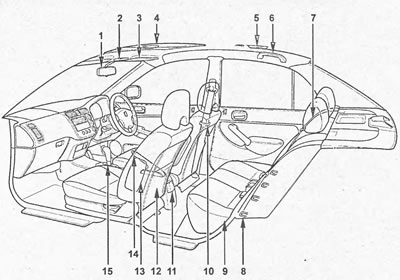

Расположение компонентов в салоне автомобиля седан: 1 - внутреннее зеркало заднего вида; 2 - лампа местной подсветки; 3 - солнцезащитный козырек; 4 - люк; 5 - лампа освещения салона; 6 - вспомогательная ручка; 7 - ремень безопасности пассажиров второго ряда; 8 - крепление для детских сидений "ISOFIX"; 9 - сиденье второго ряда; 10 - ремень безопасности водителя; 11 - пепельница для задних пассажиров; 12 - переднее сиденье; 13 - боковая подушка безопасности; 14 - рычаг стояночного тормоза; 15 - селектор АКПП.

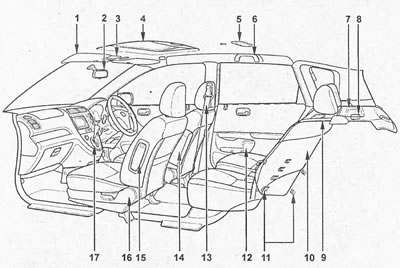

Расположение компонентов в салоне автомобиля хэчбек (пятидверные модели): 1 - солнцезащитный козырек, 2 - внутреннее зеркало заднего вида, 3 - лампа местной подсветки, 4 - люк, 5 - лампа освещения салона, 6 - вспомогательная ручка, 7 - задняя полка, 8 - лампа освещения багажного отделения, 9 - ремень безопасности пассажира второго ряда, 10 - сиденье второго ряда, 11 - крепление для детских сидений "ISOFIX", 12 - подставка для бутылки, 13 - ремень безопасности водителя, 14 - подлокотник, 15 - боковая подушка безопасности, 16 - переднее сиденье, 17 - селектор АКПП.

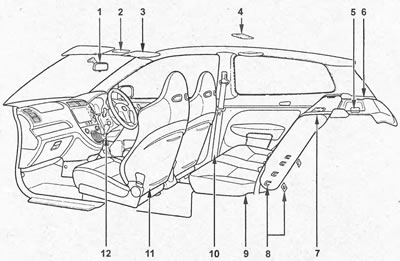

Расположение компонентов в салоне автомобиля хэчбек (трехдверные модели): 1 - внутреннее зеркало заднего вида, 2 - лампа местной подсветки, 3 - солнцезащитный козырек, 4 - лампа освещения салона, 5 - лампа освещения багажного отделения, 6 - задняя полка, 7 - ремень безопасности пассажира второго ряда, 8 - крепление для детских сидений "ISOFIX", 9 - сиденье второго ряда, 10 - ремень безопасности водителя, 11 - переднее сиденье, 12 - рычаг переключения передач (модели с МКПП).
