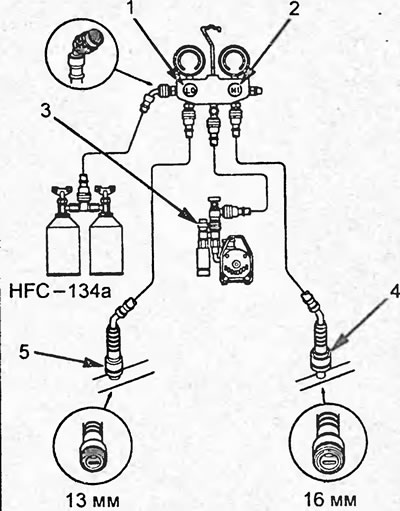

Блок манометров с тремя клапанами. 1 - клапан низкого давления, 2 - центральный клапан, 3 - клапан высокого давления, 4 - быстросъемный адаптер линии высокого давления, 5 - быстросъемный адаптер линии низкого давления.

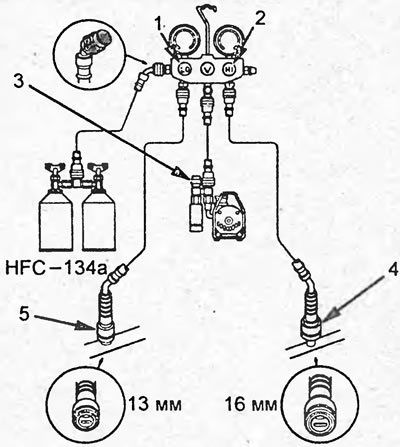

Блок манометров с двумя клапанами. 1 - клапан низкого давления, 2 - центральный клапан, 3 - клапан высокого давления, 4 - быстросъемный адаптер линии высокого давления, 5 - быстросъемный адаптер линии низкого давления.

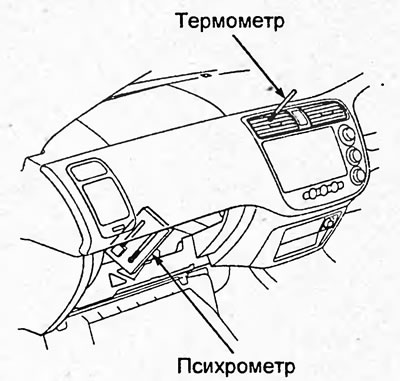

2. Установите термометр (А) и психрометр (В) как показано на рисунке.
3. Условия проверки:
- избегайте попадания прямого солнечного света на автомобиль;
- откройте крышку капота;
- откройте передние двери;
- установите регулятор температуры в положение "MAX COOL";
- установите режим "VENT";
- установите режим "RECIRCULATE";
- включите кондиционер и переведите регулятор скорости вращения вентилятора отопителя в положение "МАХ";
- установите частоту вращения холостого хода 1500 об/мин;
- во время проведения проверки в салоне не должно быть людей.
4. После 10 минут работы кондиционера при заданных условиях, измерьте температуру на выходе (в районе центрального дефлектора), температуру на входе (в районе блока вентилятора отопителя), давление на выходе (манометр линии высокого давления) и давление на входе (манометр линии низкого давления).

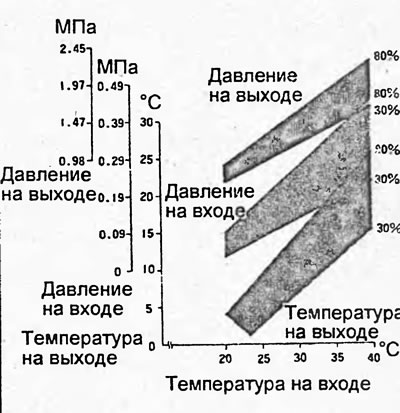

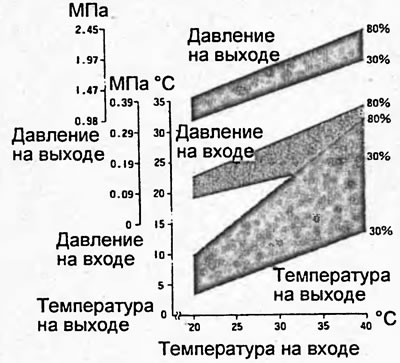

5. Убедитесь, что полученные значения попадают в заштрихованную зону графиков.
Седан.
Хэтчбек.
