1. Слейте жидкость рулевого управления (см. выше).
2. Установите передние колеса в положение, соответствующие движению автомобиля в прямом направлении и снимите их.
3. Снимите подушку безопасности водителя в сборе с рулевого колеса (см. гл. Дополнительная система пассивной безопасности (SRS)).
4. Снимите рулевое колесо (см. выше).
Перед отсоединением шарниров снимается рулевое колесо, поскольку в противном случае имеется опасность повреждения спирального провода.
5. Снимите крышку шарнира рулевой колонки.

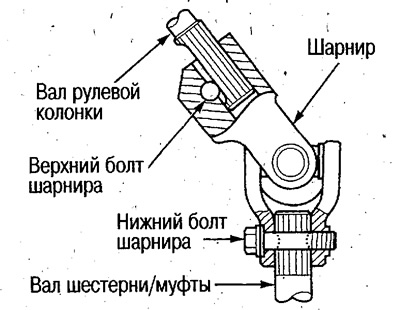

6. Отсоедините шарнир от вала шестерни/муфты.

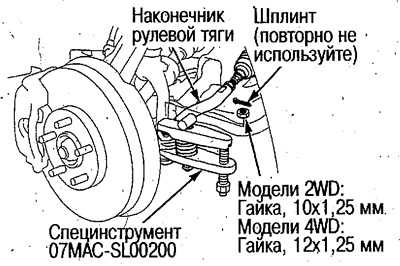

7. Снимите шплинт с участка соединения наконечника рулевой тяги с поворотным кулаком. Ослабьте контргайку.
8. Открутите контргайку так, чтобы выровнять гайку с торцом пальца шарового шарнира, и при помощи специнструмента отделите наконечник от поворотного кулака.
Об использовании специнструмента см. гл. Передняя и задняя подвеска.
9. Снимите наконечники рулевых тяг с обеих сторон.
10. На моделях 2WD сдвиньте рейку рулевого механизма в левую сторону до отказа, а на моделях 4WD — в правую сторону.
11. Отсоедините трос управления АКП от коробки передач (см. гл. Автоматическая коробка передач).

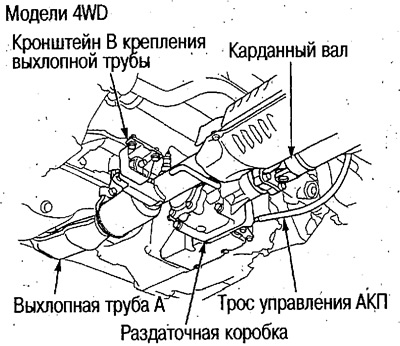

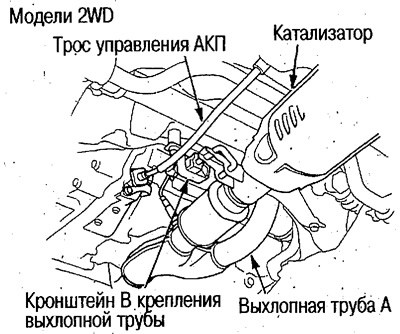

12. Снимите следующие компоненты:
- Выхлопную трубу А (см. гл. Механическая часть двигателя).
- Кронштейн В выхлопной трубы (см. гл. Механическая часть двигателя).
- Раздаточную коробку (только на моделях 4WD) (см. гл. Автоматическая коробка передач).
13. Снимите зажимы трубок возврата и подачи жидкости с задней балки.

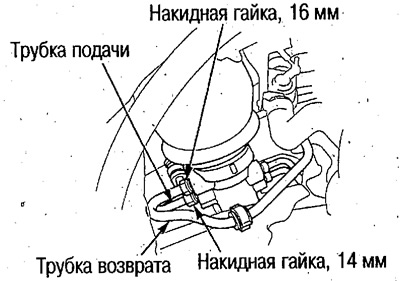

14. Отсоедините трубки возврата и подачи жидкости от блока клапана.
Чтобы в блок клапана не попали посторонние частицы, закройте отверстия лентой или установите заглушки.

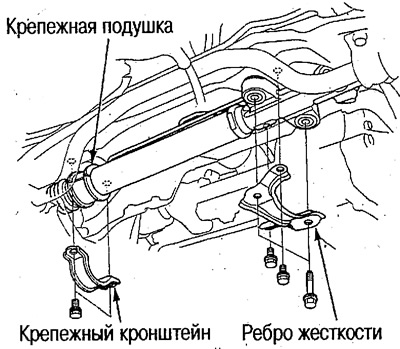

15. Снимите ребро жесткости и крепежный кронштейн и опустите рулевой механизм на заднюю балку.
16. Снимите резиновую втулку вала шестерни/муфты с блока клапана.
17. Снимите рулевой механизм с задней балки.

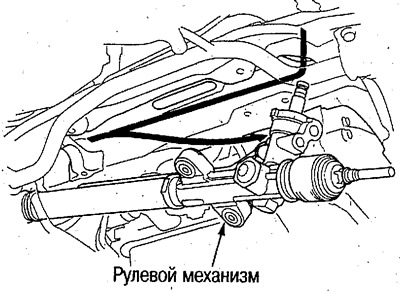

Модели 2WD:
Полностью сдвиньте рулевой механизм влево и опустите правый наконечник рейки под заднюю балку.
Потяните сторону с блоком клапана вправо и снимите сторону цилиндра с задней балки.

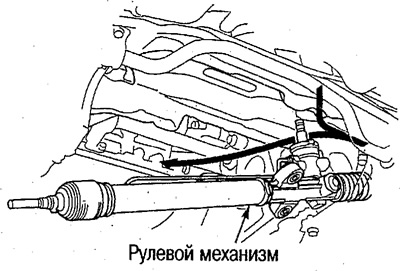

Модели 4WD:
Полностью сдвиньте рулевой механизм вправо и опустите левый наконечник рейки под заднюю балку.
Потяните рулевой влево и снимите сторону с блоком клапана с задней балки.
