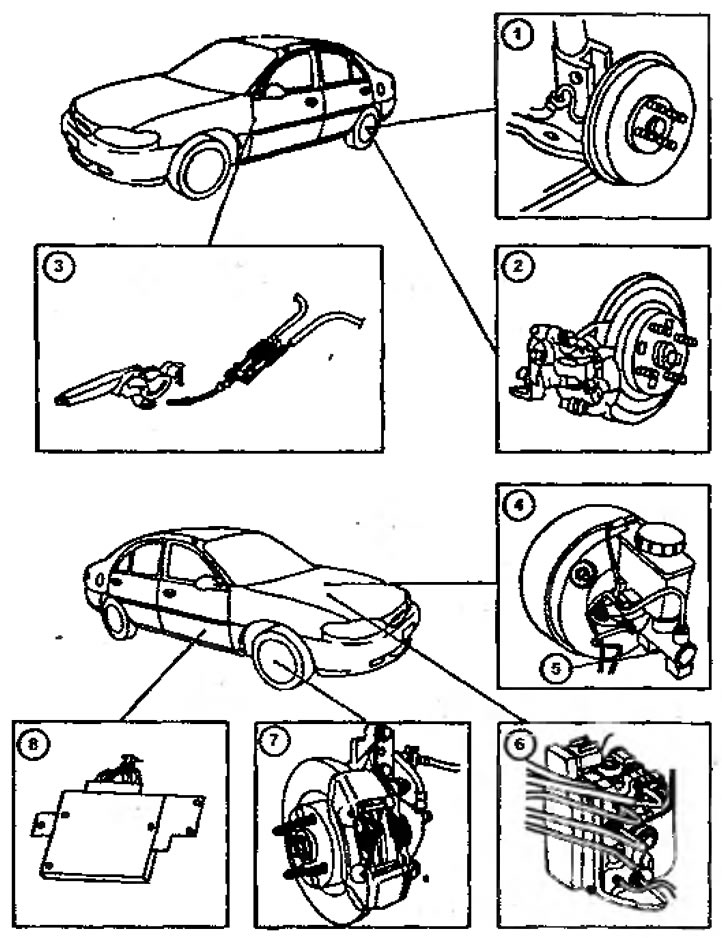

Рисунок 1.1. Компоненты тормозной системы: Барабанные (1) или дисковые (2) задние тормоза Стояночная тормозная система (3) Гидровакуумный усилитель (4) Главный тормозной цилиндр (5) Дисковые передние тормоза (7) На автомобили с АБС дополнительно установлены: Гидравлический регулятор тормозных усилий (6) Электронный тормозной модуль управления (8)

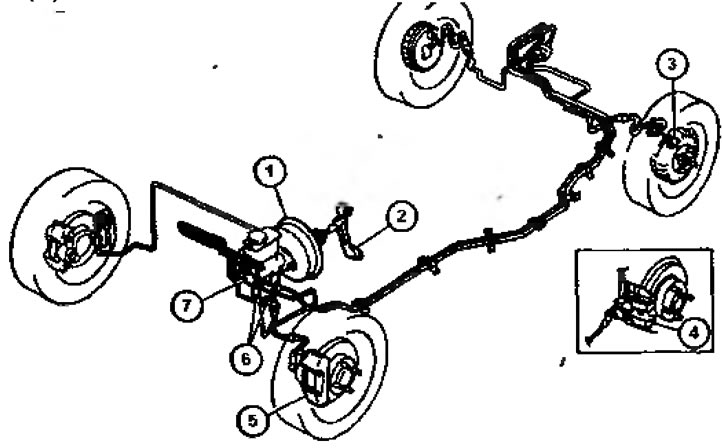

Рисунок 1.2. Тормозная система автомобиля без АБС: Гидровакуумный усилитель (1) Педаль тормоза (2) Задние дисковые (3) или барабанные (4) тормоза Передние дисковые тормоза (5) Комбинированный клапан (6) Главный тормозной цилиндр (7)
Тормозные колодки и материал тормозных накладок
Тормозные механизмы — это устройства, которые при работе вырабатывают тепловую энергию. Они выделяют теплоту при создании тормозной силы благодаря трению фрикционного материала (тормозных накладок) о вращающийся барабан или диск. Автомобиль снижает скорость по мере того, как за счет трения фрикционный материал преобразует энергию движения автомобиля в теплоту.
Тормозные накладки прикреплены к колодкам. Тормозные накладки выполняют из специального материала, не поддающегося быстрому износу. Кроме того, этот материал выдерживает высокие температуры (сотни градусов), не теряя при этом своих свойств.
