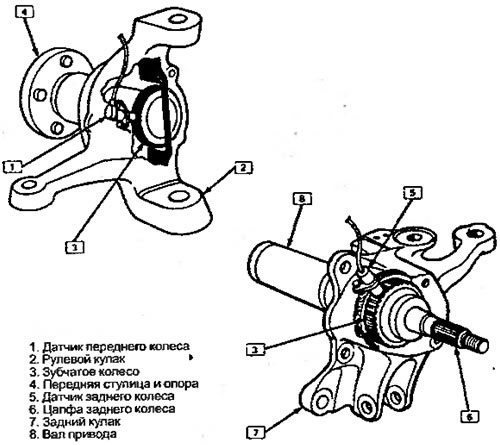

Рисунок 8.8. Датчики передних колес (1) встроены в передние поворотные кулаки (2), датчики задних колес (5) — в задние суппортные кулаки (7)
Датчик — это магнитная индукционная катушка — катушка или проволока с магнитным стержнем справа в непосредственной близости от сенсорного колеса.

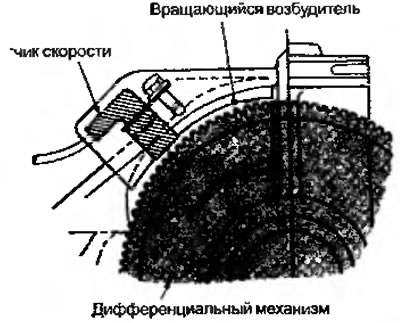

Рисунок 8.9. Осевой датчик скорости
Промежуток между зубчатым колесом и катушкой датчика, заполненный воздухом, имеет строго определенное расстояние, чтобы обеспечить тем самым самоиндукцию без контакта и износа (рис. 8.10). Тот же тип датчиков скорости используется в распределителях некоторых новейших моделей автомобилей и в тросах спидометров некоторых систем круиз-контроля.

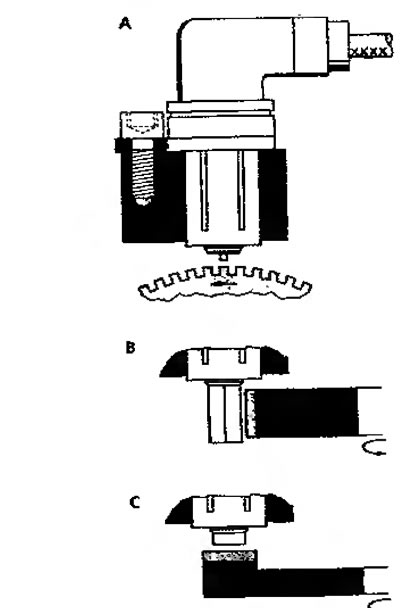

Рисунок 8.10. Датчик скорости вращения колес. Может крепиться таким образом, что опорный палец находится на радиальной линии вне магнитного поля (А), в осевом положении вне магнитного поля (В), или вдоль магнитного поля (С)
Когда колесо вращается, в индукционной катушке при каждом прохождении зубчиков колеса генерируется электрический сигнал. Частота этих сигналов прямо пропорциональна скорости вращения колеса, и эта частота увеличивается или уменьшается в зависимости от того, вращается колесо быстрее или медленнее (рис. 8.11). Электрический сигнал возникает благодаря тому, что металлические зубцы колесика датчика пересекают магнитные силовые линии катушки (рис. 8.12). Если в процессе торможения колесо блокируется, частота электросигнала, идущего от датчика, падает до нуля. Каждый датчик связан с электронным регулятором парой проводов.

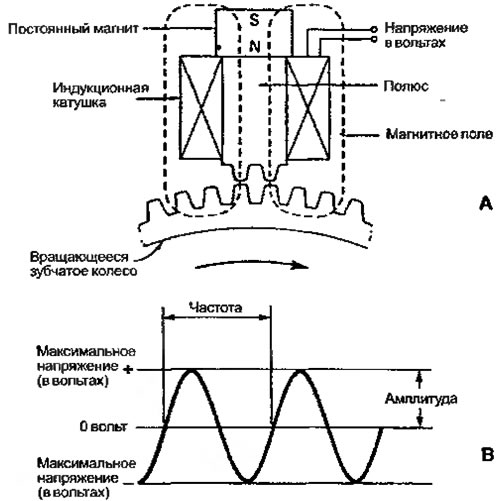

Рисунок 8.11. Когда зубчатое колесо движется под индукционной катушкой, в ней генерируется электрический сигнал (А). Частота сигналов возрастает по мере того, как увеличивается скорость вращения колеса

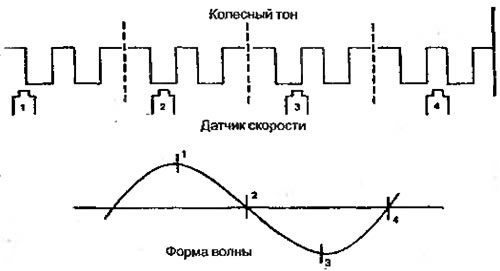

Рисунок 8.12. Форма волны показывает положительный потенциал сигнала, который генерируется, когда передняя часть зубца колесного тона проходит через датчик скорости (1). Напряжение сигнала падает до нуля, когда датчик скорости проходит центр зубца (2) или находится между двумя зубцами (4). Отрицательный потенциал генерируется, когда задняя часть зубца проходит через датчик скорости
