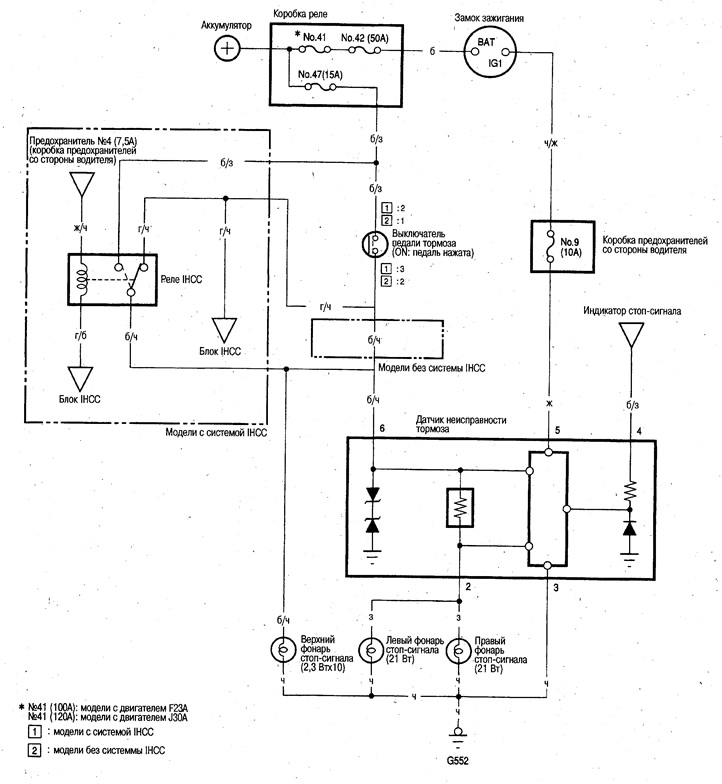

Электрасхема
Замена лямпы верхняга ліхтара стоп-сігналу
1. Адкрыйце заднюю дзверы.

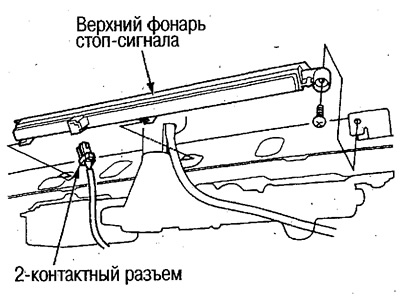

2. Зніміце ніжняе аздабленне задняй дзверы (гл. гл. Кузаў).
3. Адлучыце 2-кантактны раз'ём ад верхняга ліхтара стоп-сігналу.
4. Адкруціце шрубу ад верхняга ліхтара стоп-сігналу і зніміце- ліхтар з задняй дзверы.

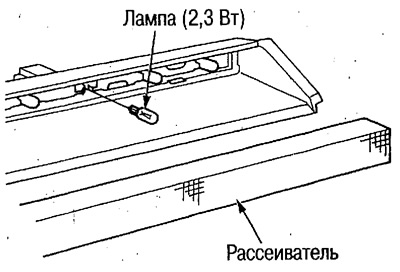

5. Зніміце рассейвальнік і заменіце лямпу.
Праверка датчыка няспраўнасці тормазу
1. Пераканайцеся, што загараюцца ліхтары стоп-сігналу.
Калі не гараць усе ліхтары стоп-сігналу, выканайце праверку сістэмы ліхтароў стоп-сігналу (гл. вышэй).
Калі не гарыць адзін з ліхтароў, праверце лямпу, калі лямпа спраўная, прыступайце да наступнай праверкі.

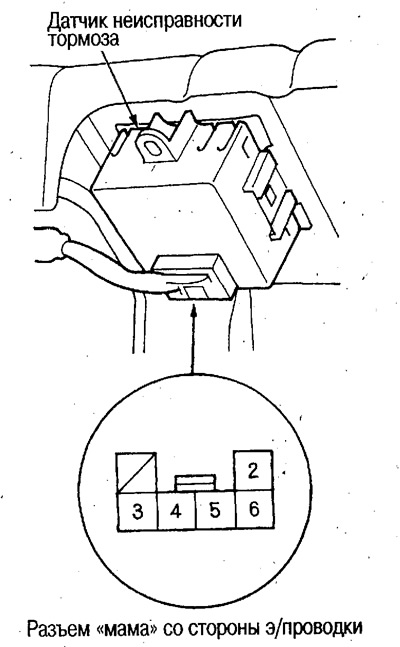

2. Зніміце бакавое аздабленне багажнага аддзялення.
3. Замкніце кантакт №4 датчыка на «масу». Пераканайцеся, што пасля павароту ключа запальвання са становішча OFF у становішча ON (II) індыкатар BRAKE LAMP кароткачасова загараецца, а затым згасае.
Калі індыкатар не згасае, значыць, маецца абрыў у бела-зялёным провадзе або няспраўныя ланцугі індыкатара ліхтароў стоп-сігналу ці друкаваная плата.
Калі індыкатар згасае, прыступайце да наступнай праверкі.
4. Замкніце кантакт №3 датчыка на масу і націсніце на педаль тормазу. Пераканайцеся, што падчас пераключэння ключа запальвання са становішча OFF у становішча ON (II) індыкатар BRAKE LAMP кароткачасова загараецца, а затым згасае.
Калі індыкатар не згасае, заменіце датчык і праверце працу ліхтароў стоп-сігналу і індыкатара ліхтароў стоп-сігналу.
Калі індыкатар згасае, значыць адсутнічае маса (G552) або маецца абрыў у чорным провадзе.
