З боку ўнутранага шарніра
1. Каб не пашкодзіць унутраны чахол, абгарніце шлицы прываднага вала вінілавай стужкай.

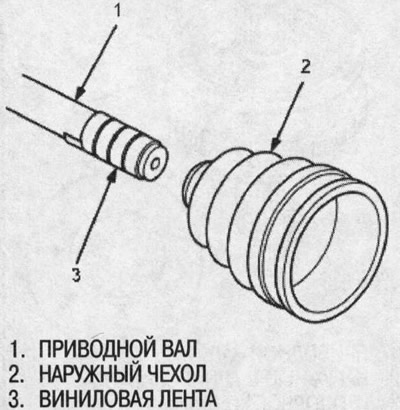

2. Усталюйце ўнутраны чахол на прывадны вал, затым зніміце вінілавую стужку. Не пашкодзіце ўнутраны чахол.
3. Запрасуйце сепаратар падшыпніка бокам з вялікім дыяметрам да тарца прываднага вала, затым запрэсуйце кольца падшыпніка на прывадны вал.

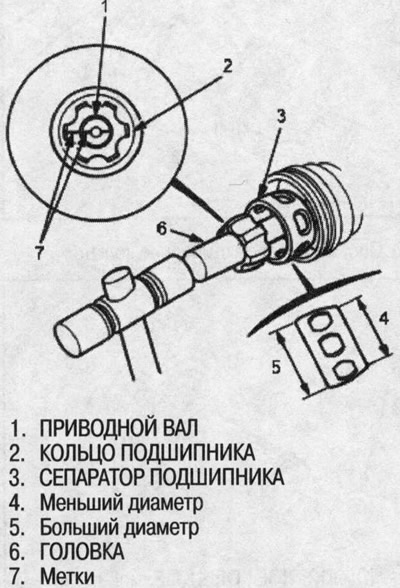

4. Сумясціце пазнаку на кольцы падшыпніка з пазнакай на прывадным вале, затым запрэсуйце кольца падшыпніка на прывадны вал.
5. Пастаўце кальцавой заціск у канаўку прываднага вала. Для поўнай пасадкі колцавага заціску ў канаўку правярніце яго.
6. Запрасуйце сепаратар падшыпніка на кольца падшыпніка, сумясціўшы пазнакі.

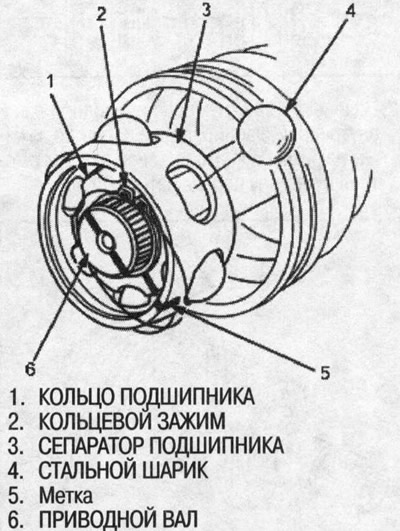

7. Устаўце сталёвыя шарыкі ў адтуліны ў сепаратары падшыпніка.

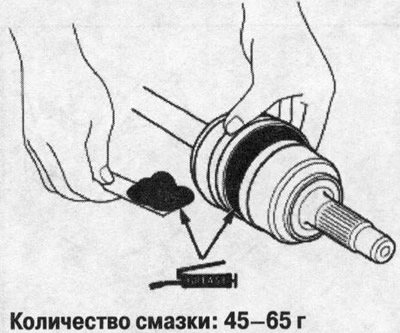

8. Набіце ўнутраны шарнір змазкай для шарніраў, якая ўваходзіць у камплект новага прываднага вала.
9. Надзеньце ўнутраны шарнір на прывадны вал, сумясціўшы пазнакі на ўнутраным шарніры з пазнакамі на сепаратары падшыпніка.

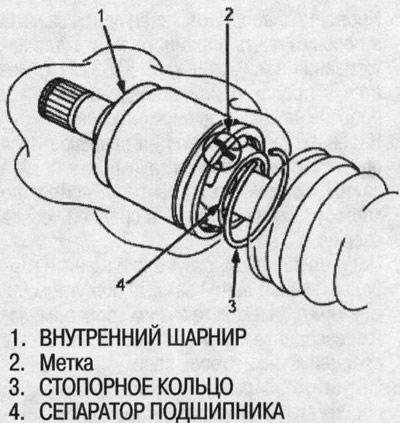

10. Пастаўце стопарнае кольца ў канаўку на ўнутраным шарніры.

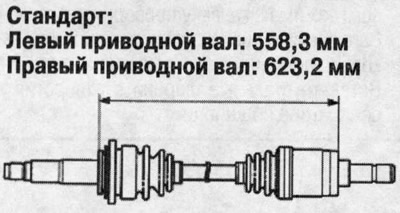

11. Адрэгулюйце даўжыню прывадных валаў па малюнку ўнізе, затым усталюеце чахлы пасярэдзіне паміж цалкам сціснутым і цалкам адціснутым становішчам. Пераканайцеся, што тарцы чахлоў сядзяць у канаўках прываднага вала і шарніра.

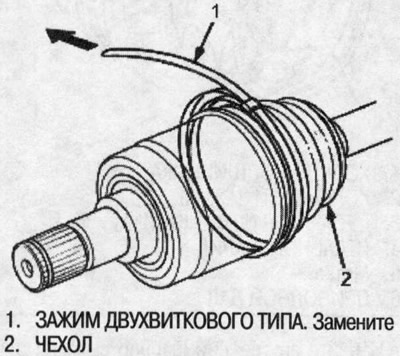

12. Надзеньце канцы чахла на прывадны вал і ўнутраны шарнір, затым надзеньце заціскі на чахлы так, каб канец заціску глядзеў у бок перада аўтамабіля.
13. Ухіліце правісанне ў заціску ад рукі.

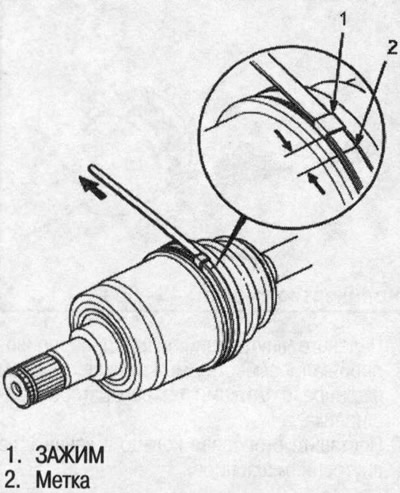

14. Вырабіце пазнаку ў 10-14 мм ад заціску.
15. Прасуньце вольны канец стужкі заціску ў насавую частку спецпрылада для зацягвання заціскаў чахлоў KD-3191 (маецца ў продажы) або эквівалентнага і ў прарэз на якая верціцца апраўцы.

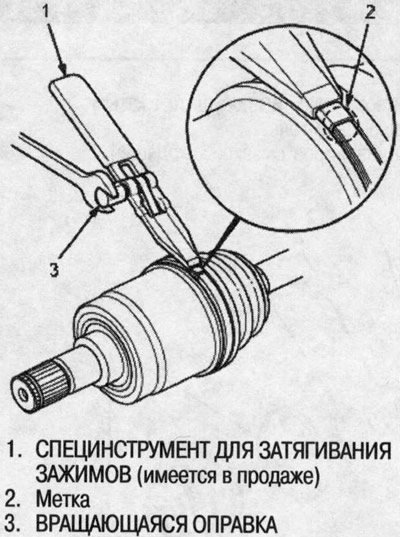

16. Надзеньце гаечны ключ на якая верціцца апраўку спецпрылады і падцягвайце заціск, пакуль пазнака на стужцы не дойдзе да абзы заціску.

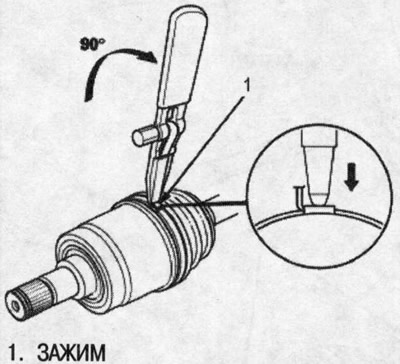

17. Падніміце спецінструмент і загніце вольны канец стужкі заціску пад кутом 90' да заціску. Зачакайце заціск кернерам, затым загарніце кончык на заціск.
18. Адпусціце апраўку спецінструмента і падрэжце лішак стужкі, пакінуўшы выступаць з заціску 5-10 мм кончык.

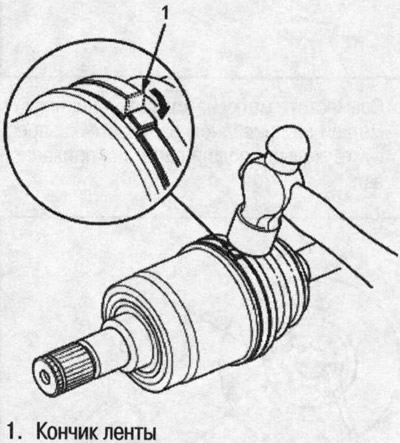

19. Загніце канец стужкі, прыстукнуўшы малатком.
Заўвага:
- Пераканайцеся, што стужка і заціск ні завошта не кранаюць і стужка не рухаецца.
- Выдаліце лішак змазкі з прылеглых участкаў.

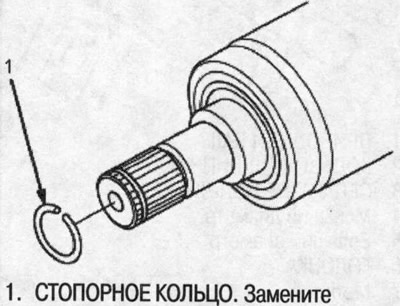

20. Пастаўце новае стопарнае кольца.
З боку вонкавага шарніра

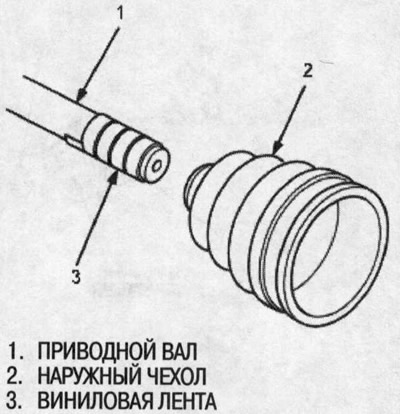

1. Каб не пашкодзіць вонкавы чахол, абгарніце шлицы прываднага вала вінілавай стужкай.
2. Надзеньце вонкавы чахол. Не пашкодзіце вонкавы чахол.
3. Зніміце вінілавую стужку.

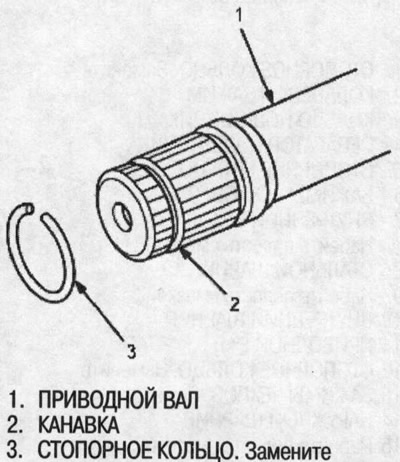

4. Пастаўце новае стопарнае кольца ў канаўку прываднага вала.

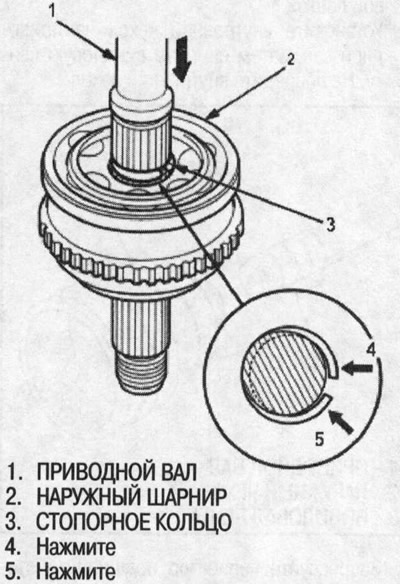

5. Устаўце прывадны вал у вонкавы шарнір так, каб стопорное кольца падышло да шарніра.

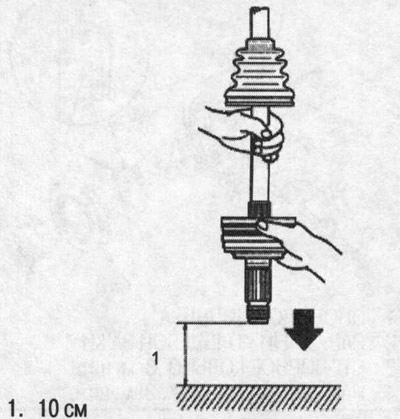

6. Каб цалкам пасадзіць вонкавы шарнір, вазьміцеся за прывадны вал і шарнір і пастукайце імі аб цвёрдую паверхню з вышыні каля 10 гл. Не карыстайцеся малатком, інакш можна пашкодзіць прывадны вал.

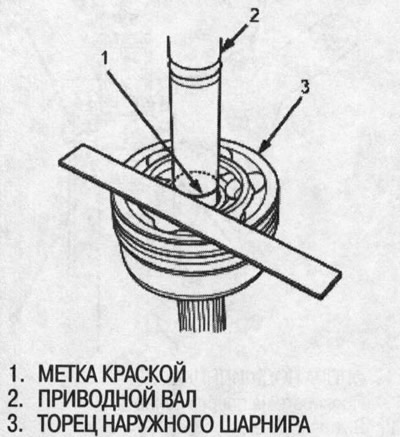

7. Пераканайцеся, што метка, нанесеная фарбай, сумясцілася з тарцом вонкавага шарніра.

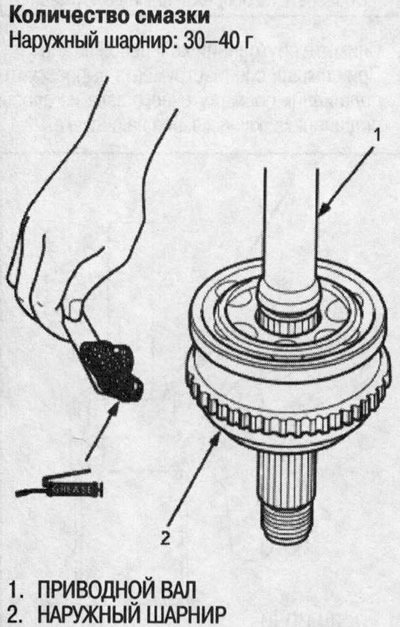

8. Набіце вонкавы шарнір змазкай для шарніраў, якая ўваходзіць у камплект новага прываднага вала.

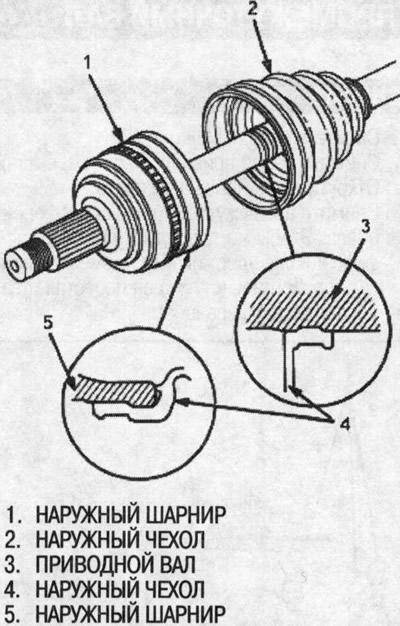

9. Надзеньце канцы чахла на прывадны вал і вонкавы шарнір (Малюнак у сярэдняй да-онцы уверсе).

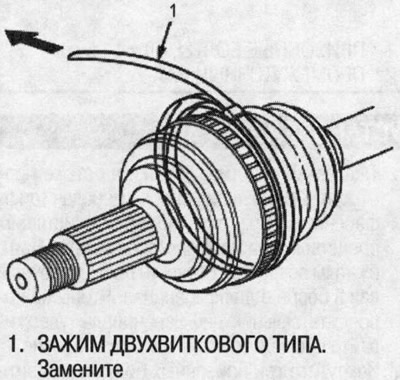

10. Надзеньце заціскі на чахлы так, каб канец заціску глядзеў у бок перада аўтамабіля.
11 .Ухіліце правісанне ў заціску ад рукі.

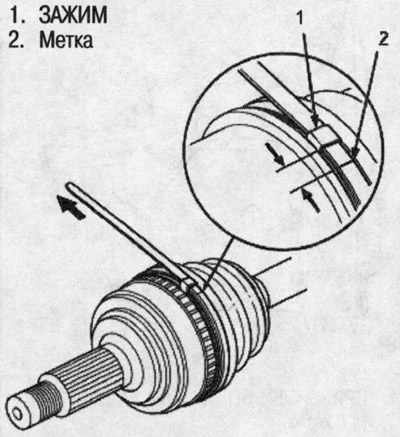

12. Вырабіце пазнаку ў 10-14 мм ад заціску.
13. Прасуньце вольны канец стужкі заціску ў насавую частку спецпрылада для зацягвання заціскаў чахлоў KD-3191 (маецца ў продажы) або эквівалентнага і ў прарэз на якая верціцца апраўцы.

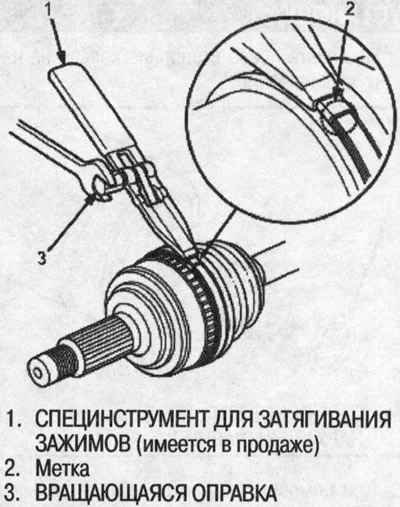

14. Надзеньце гаечны ключ на якая верціцца апраўку спецпрылады і падцягвайце заціск, пакуль пазнака на стужцы не дойдзе да абзы заціску.

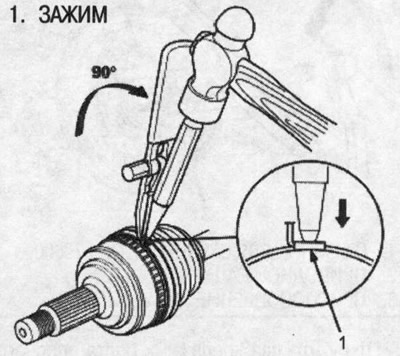

15. Падніміце спецінструмент і загніце вольны канец стужкі заціску пад вуглом 90" да заціску. Зачакайце заціск кернерам, затым загарніце кончык на заціск.

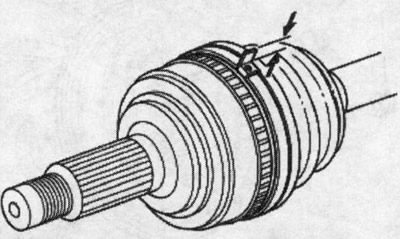

16. Адпусціце апраўку спецінструмента і падрэжце лішак стужкі, пакінуўшы выступаць з заціску 5-10 мм кончык.

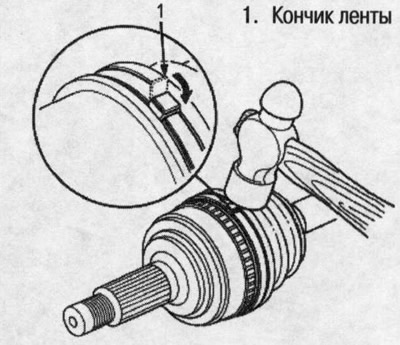

17. Загніце канец стужкі, прыстукнуўшы малатком.
Заўвага:
- Пераканайцеся, што стужка і заціск ні завошта не кранаюць і стужка не рухаецца.
- Выдаліце лішак змазкі з прылеглых участкаў.
