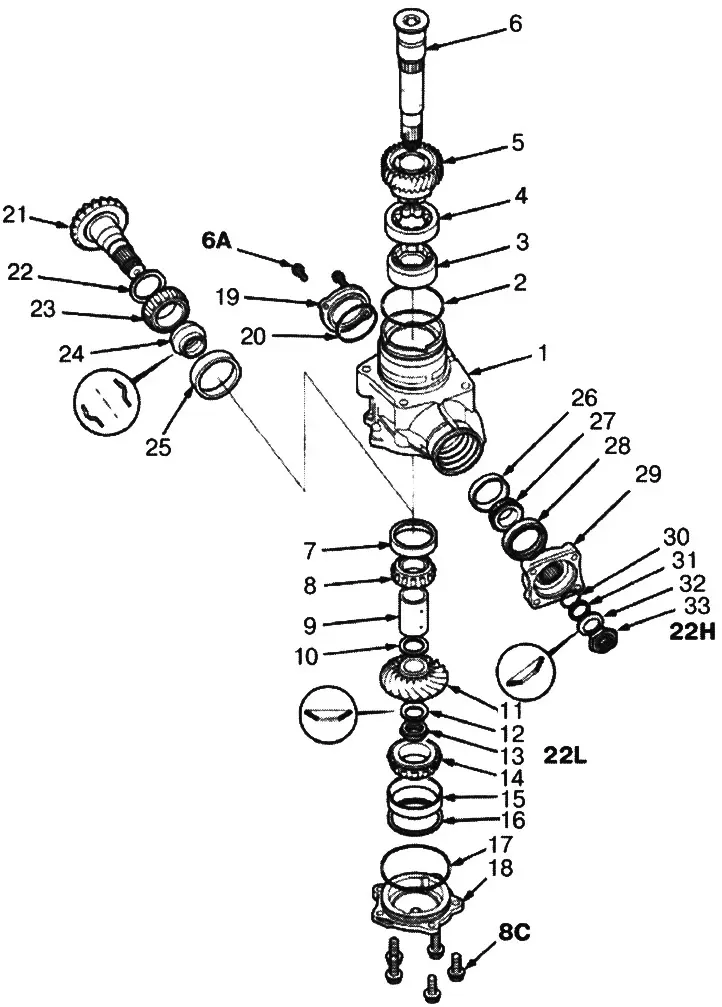

1. КУТИЯ ЗА РАЗДАВАНЕ
2. О-пръстен, сменете
3. АВТОМОБИЛНА ГЛАВИНА
4. ИГЛЕН ЛАПЕР
5. ЗАВОДНА РЕДАКЦИЯ НА РАЗДАВАТЕЛНАТА КУТИЯ
6. ВАЛ НА РАЗДАВАТЕЛНА КУТИЯ
7. ВЪНШЕН ПРЪСТЕН НА КОНУСЕН РОЛЯК
8. КОНУСЕН РОЛЛЕК ЛАГЕР
9. ВТУЛКА НА ВАЛ НА РАЗДАВАТЕЛНА КУТИЯ
10. ТОПАЛНА ШАЙБА, 25 мм, избрана локално
11. ПРЕДАВАНЕ НА ПРЕДАВАНЕ (ХИПОИДНА ЗУБКА)
12. ПРУЖНА ШАЙБА КОНЕЧНА, сменете
13. КОНТРОЛЬНА ГАйка НА ВАЛА НА РАЗДАВАТЕЛНА КУТИЯ, 22x1.25mm, лява резба, сменя
14. КОНУСЕН РОЛЯК
15. ВЪНШЕН ПРЪСТЕН НА КОНУСЕН РОЛЯК
16. ТОПАЛНА ШАЙБА, 68 мм, избрана локално
17. О-пръстен, сменете
18. КАПАК НА КУТИЯТА ЗА ПРЕДАВАНЕ
19. КАПАК В КУТИЯТА ЗА ПРЕДАВАНЕ
20. О-пръстен, сменете
21. ПРЕДАВАТЕЛНА ЗАБЕЛЕНА ЗАБЕЛЕЖКА (ХИПОИДНА ПРЕДАКЛА)
22. ТОПАЛНА ШАЙБА, 35 мм, избрана локално
23. КОНУСЕН РОЛЯК
24. ВТУЛКА НА РАЗДАВАТЕЛНА КУТИЯ, сменете
25. ВЪНШЕН ПРЪСТЕН НА КОНУСЕН РОЛЯК
26. ВЪНШЕН ПРЪСТЕН НА КОНУСЕН РОЛЯК
27. КОНУСЕН РОЛЛЕК ЛАГЕР
28. УПЛОТНЕНИЕ, сменете
29. СЪЕДИНИТЕЛЕН ФЛАНЦ
30. О-пръстен, сменете
31. ЗАЩИТЕН ПРЪСТЕН
32. ПРУЖНА ШАЙБА КОНЕЧНА, сменете
33. ЗАВИВАЩА КУТИЯ НА ПРЕДАВАТЕЛНА КУТИЯ ЗАВИВАТЕЛНА ГАйка, 22x1.25mm, смяна
Въртящи моменти
Болт/Гайка# | Въртящ момент | Размер | Бележки |
6A | 12 Nm (1,2 kgf/m) | 6x1,0 mm | |
8С | 24 Nm (2,4 kgf/m) | 8x1,25 mm | |
22L | 118 Nm (12,0 kgf/m) | 22x1,25 mm | Контргайка на вала на раздаваща кутия: лява резба |
22N | 132-260 Nm (13,5-26,5 kgf/m) | 22x1,25 mm | Контргайка на зъбно колело, задвижвана на раздаваща кутия. Момент на затягане: в зависимост от общия начален момент |
