L13A
1. Свалете капака на главата на цилиндъра.
2. Разхлабете регулиращите винтове на кобилицата.

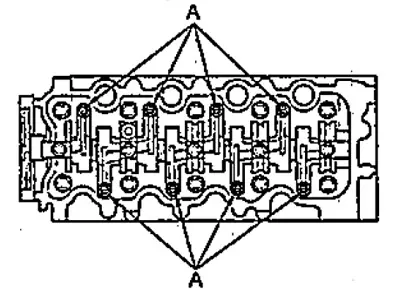

А е регулиращият винт.

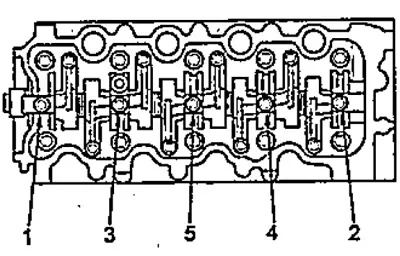

3. Развийте болтовете за закрепване на оста на ярмите в последователността, показана на чертежа.

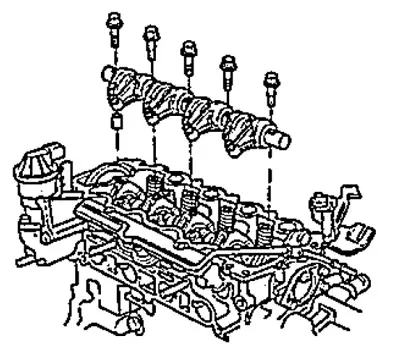

4. Отстранете модула на кобиличния вал и щифтовете.
L15A
1. Отстранете трохите на цилиндровата глава.
2. Разхлабете регулиращите винтове на кобилицата.

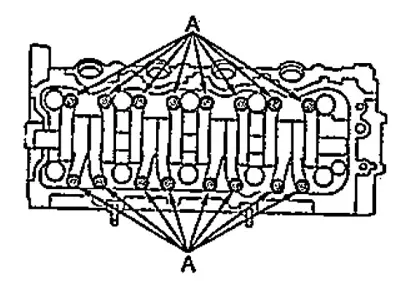

А е регулиращият винт.

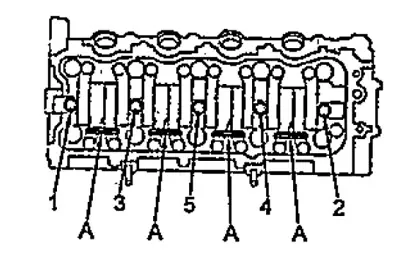

3. Закрепете по двойки кобилниците с гумена лента. Разхлабете болтовете за закрепване на кобилния вал на няколко прохода в последователността, показана на фигурата.
Превръзка.

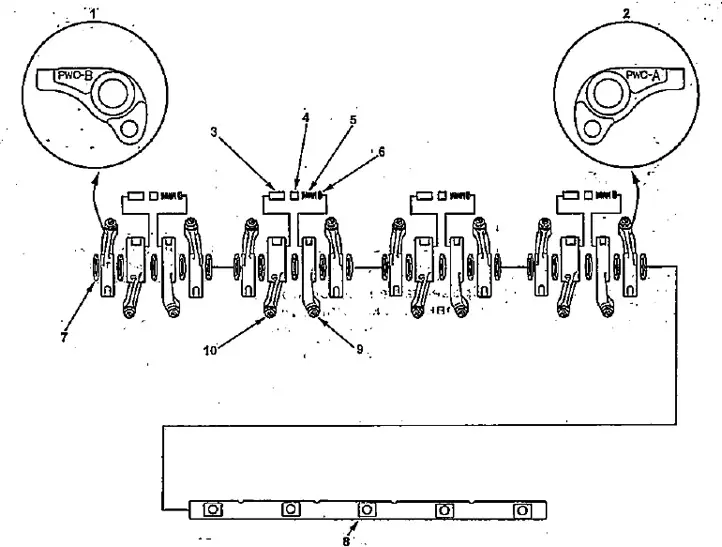

Демонтаж и монтаж на кобилния вал с кобилни рамена (L15A).
1 - колелцето на изпускателния клапан (обозначено с "B"),
2 - колелцето на изпускателния клапан (означено с "A"),
3 - синхронизиращо бутало,
4 - заключващо бутало,
5 - връщаща пружина,
6 - държач,
7 - шайба,
8 - ос на кобилните рамена,
9 - рокер № 2,
10 - кобилка No1.

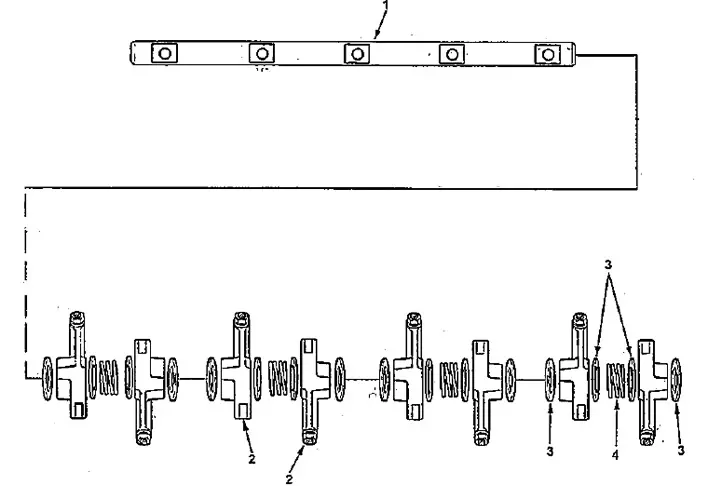

Демонтаж и монтаж на кобилния вал с кобилни рамена (L13A).
1 - ос на кобилните рамена,
2 - рокер,
3 - шайба,
4 - пружина.

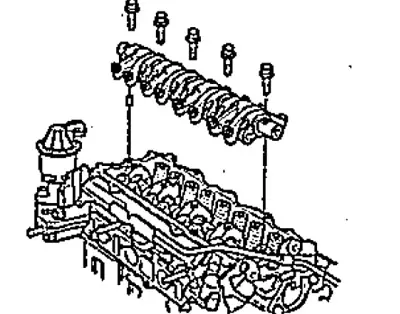

4. Отстранете болтовете, модула на кобилния вал и щифта.
