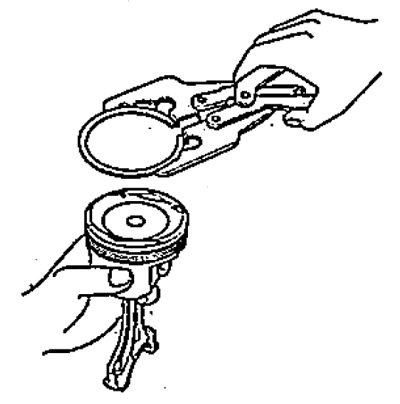

2. Разширителят свалете буталните пръстени.
3. Почистете каналите на буталото с парче от стария бутален пръстен. Не използвайте метална четка за почистване на каналите на буталата.
Ширината на първия компресионен пръстен е 1 мм, втория - 1,2 мм, скрепера за масло - 2 мм.
Забележка: Ако буталото е било разкачено от свързващия прът, не монтирайте нови бутални пръстени на този етап.
4. С буталото натиснете новия пръстен в цилиндъра, без да достигате 15-20 мм от дъното.
5. С помощта на щуцер измерете хлабината в ключалката на буталния пръстен.
Ако хлабината е по-голяма от номиналната, проверете диаметъра на цилиндъра.
Ако хлабината е по-голяма от максималната, отворете цилиндровия блок.
Междина на буталния пръстен:
Горна компресия:
- номинален - 0,15 - 0,30 mm
- максимум - 0,60 мм
Втора компресия:
- номинален - 0,35 - 0,50 mm
- максимум - 0,65 мм
Скрепер за масло:
- номинален - 0,20 - 0,70 mm
- максимум - 0,80 мм

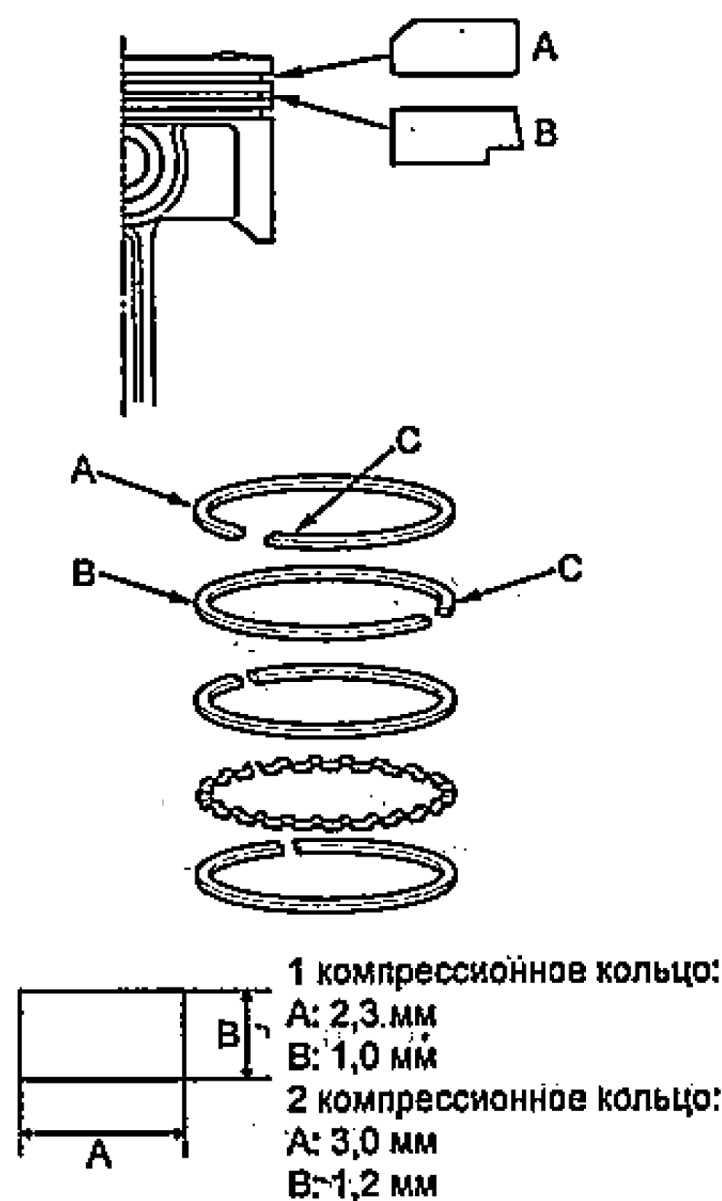

6. Монтирайте компресионните пръстени, както е показано.
Забележка:
- Първият компресионен пръстен "A" е обозначен с "R1", вторият компресионен пръстен "B" е обозначен с "R".
- Знакът на производителя "C" трябва да сочи нагоре.
7. Завъртете пръстените в жлебовете и се уверете, че не са прищипани.

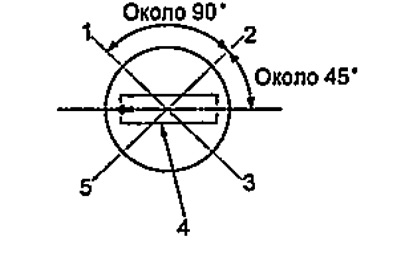

8. Поставете фиксаторите на буталните пръстени, както е показано.
1, 3 - пръстен за скрепване на маслото,
2 - първия компресионен пръстен,
4 - бутален щифт,
5 - втори компресионен пръстен и разширител на пръстена за скрепер за масло ..

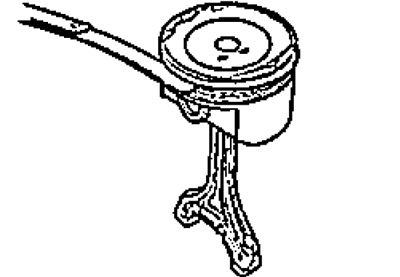

9. Измерете хлабината между новия бутален пръстен и канала с манометър.
Първи компресионен пръстен:
- номинален просвет - 0,065 - 0,090 mm
- максималната междина е 0,15 mm
Втори компресионен пръстен:
- номинален просвет - 0,030 - 0,055 мм
- максималната междина е 0,13 mm
10. Проверете ширината на жлеба на буталния болт.
Ширина на канала за:
Първи компресионен пръстен:
- номинален - 1,050 - 1,060 mm
- максимум - 1,080 мм
Втори компресионен пръстен:
- номинален - 1 220- 1 230 мм.
- максимум - 1,250 мм
Маслен пръстен:
- номинален - 2,005 - 2,020 мм
- максимум - 2,050 мм
