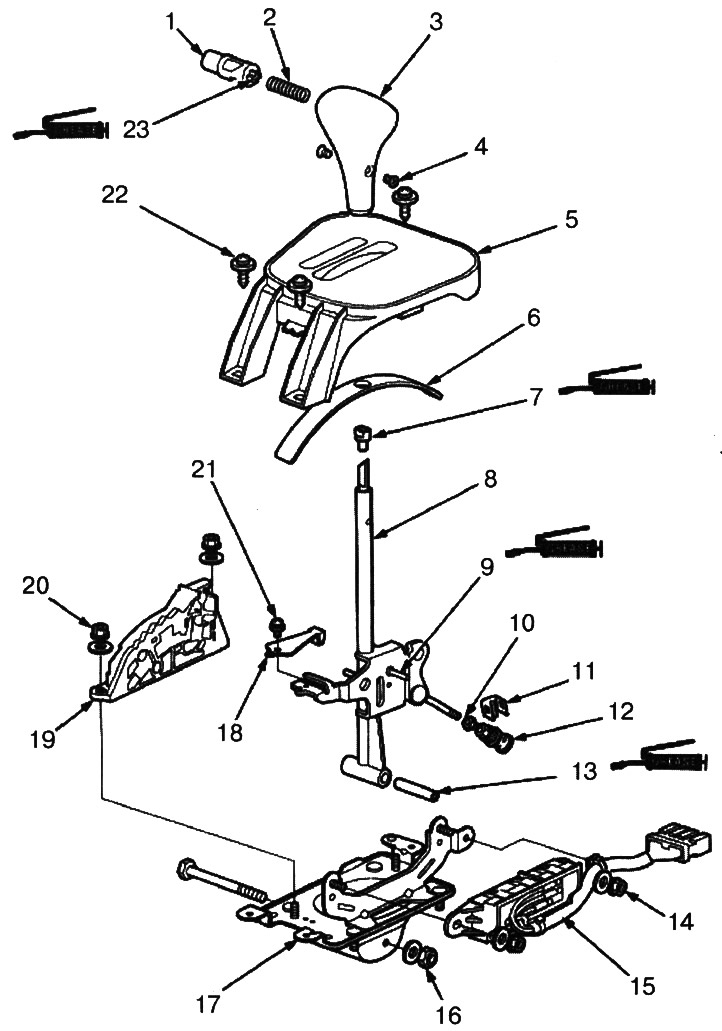

МОДЕЛЬ KG
1. КНОПКА
2. ПРУЖИНА
3. РУКОЯТКА РЫЧАГА СЕЛЕКТОРА
4. ВИНТ, 3 Nm (0,3 кгс/м). Нанесите блокирующий состав на резьбу
5. ПАНЕЛЬ ИНДИКАТОРА ДИАПАЗОНОВ ПЕРЕДАЧ АКП
6. КРЫШКА РЫЧАГА
7. ВТУЛКА. Силиконовая смазка
8. РЫЧАГ СЕЛЕКТОРА В СБОРЕ
9. Силиконовая смазка
10. КОНТРГАЙКА, 7 Nm (0,7 кгс/м)
11. СТОПОРНЫЙ ШТИФТ
12. РЕГУЛЯТОР
13. МАНЖЕТА. Силиконовая смазка 14.6x1,0 мм, 9,8 Nm (1,0 кгс/м)
15. ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНОВ АКП
16. 6х1,0 мм, 9,8 Nm (1,0 кгс/м)
17. ОСНОВАНИЕ КРОНШТЕЙНА РЫЧАГА СЕЛЕКТОРА
18. ПРУЖИНА ЗАЩЕЛКИ
19. ПЛАСТИНА ЗАЩЕЛКИ
20. 6х1,0 мм, 9,8 Nm (1,0 кгс/м)
21. ВИНТ, 3Nm (0,3 кгс/м)
22. ВИНТ, 3 Nm (0,3 кгс/м)
23. Силиконовая смазка

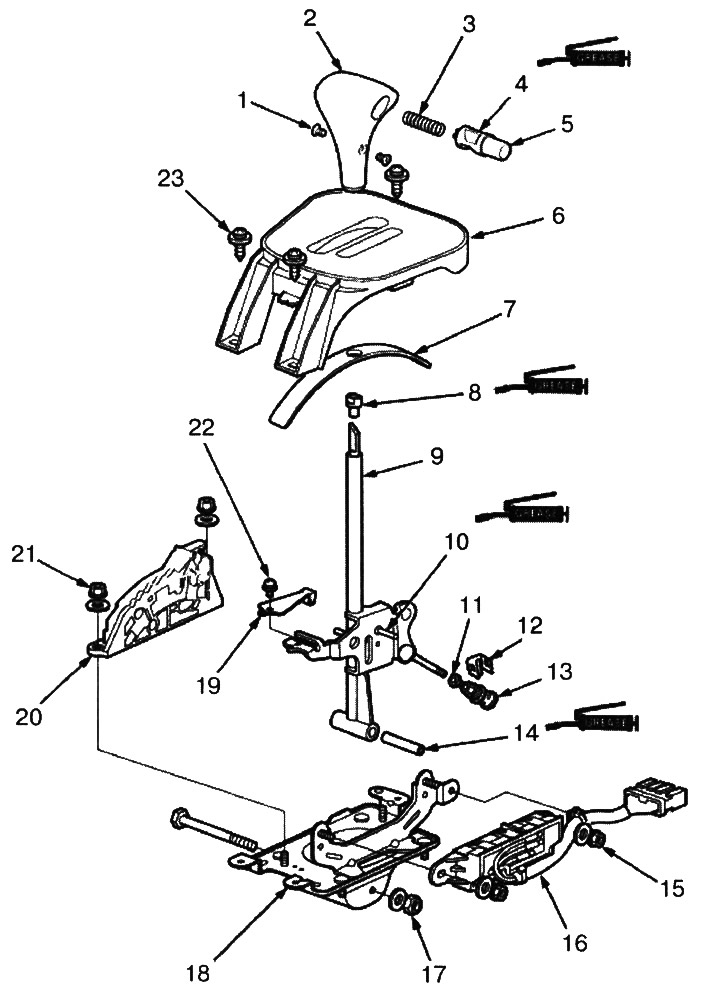

МОДЕЛЬ КЕ
1. ВИНТ, 3 Nm (0,3 кгс/м). Нанесите блокирующий состав на резьбу
2. РУКОЯТКА РЫЧАГА СЕЛЕКТОРА
3. ПРУЖИНА
4. Силиконовая смазка
5. КНОПКА
6. ПАНЕЛЬ ИНДИКАТОРА ДИАПАЗОНОВ ПЕРЕДАЧ АКП
7. КРЫШКА РЫЧАГА
8. ВТУЛКА. Силиконовая смазка
9. РЫЧАГ СЕЛЕКТОРА В СБОРЕ
10. Силиконовая смазка
11 .КОНТРГАЙКА, 7 Nm (0,7 кгс/м)
12. СТОПОРНЫЙ ШТИФТ
13. РЕГУЛЯТОР
14. МАНЖЕТА. Силиконовая смазка
15. 6х1,0 мм, 9,8 Nm (1,0 кгс/м)
16. ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНОВ АКП
17. 6х1,0 мм, 9,8 Nm (1,0 кгс/м)
18. ОСНОВАНИЕ КРОНШТЕЙНА РЫЧАГА СЕЛЕКТОРА
19. ПРУЖИНА ЗАЩЕЛКИ
20. ПЛАСТИНА ЗАЩЕЛКИ
21. 6х1,0 мм, 9,8 Nm (1,0 кгс/м)
22. ВИНТ, 3 Nm (0,3 кгс/м)
23. ВИНТ, 3 Nm (0,3 кгс/м)

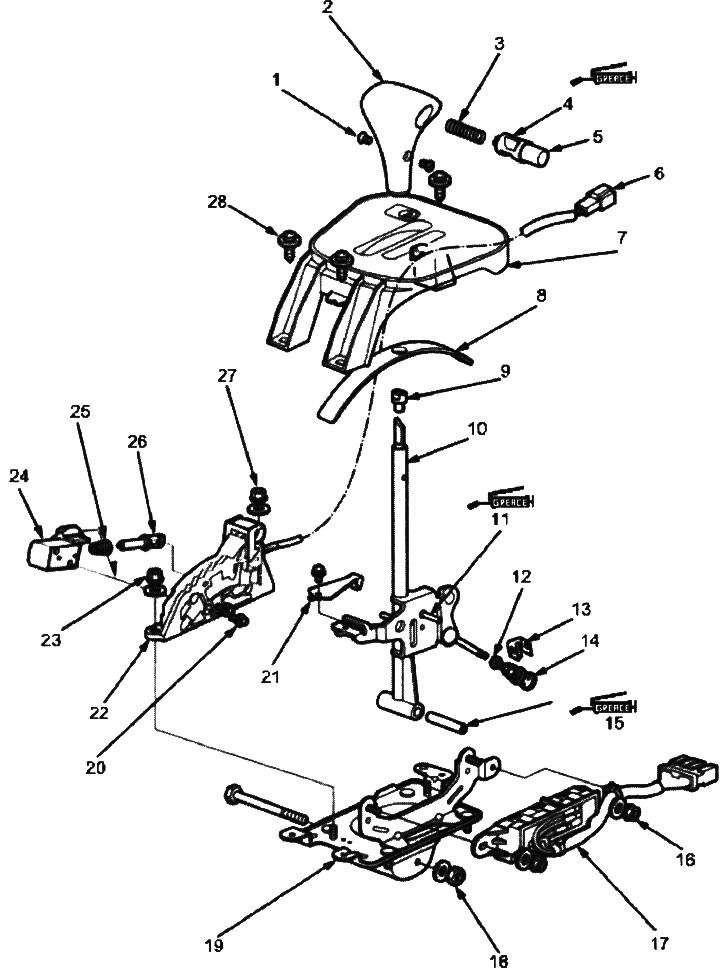

МОДЕЛИ KG И KU
1. ВИНТ, 3 Nm (0,3 кгс/м). Нанесите блокирующий состав на резьбу
2. РУКОЯТКА РЫЧАГА СЕЛЕКТОРА
3. ПРУЖИНА
4. Силиконовая смазка
5. КНОПКА
6. РАЗЪЕМ ШТИФТОВОГО ВЫКЛЮЧАТЕЛЯ ПАРКОВКИ
7. ПАНЕЛЬ ИНДИКАТОРА ДИАПАЗОНОВ ПЕРЕДАЧ АКП
8. КРЫШКА РЫЧАГА
9. ВТУЛКА. Силиконовая смазка
10. РЫЧАГ СЕЛЕКТОРА В СБОРЕ
11 .Силиконовая смазка
12. КОНТРГАЙКА, 7 Nm (0,7 кгс/м)
13. СТОПОРНЫЙ ШТИФТ
14. РЕГУЛЯТОР
15. МАНЖЕТА. Силиконовая смазка
16. 6х1,0 мм, 9,8 Nm (1,0 кгс/м)
17. ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНОВ АКП
18. 6х1,0 мм, 9,8 Nm (1,0 кгс/м)
19. ОСНОВАНИЕ КРОНШТЕЙНА РЫЧАГА СЕЛЕКТОРА
20. ВИНТ, 3 Nm (0,3 кгс/м)
21. ПРУЖИНА ЗАЩЕЛКИ
22. ПЛАСТИНА ЗАЩЕЛКИ
23. 6х1,0 мм, 9,8 Nm (1,0 кгс/м)
24. СОЛЕНОИД БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
25. ПРУЖИНА ПЛУНЖЕРА
26. ПЛУНЖЕР СОЛЕНОИДА
27. ВИНТ, 3 Nm (0,3 кгс/м)
28. ВИНТ, 3 Nm (0,3 кгс/м)
Предупреждение! Убедитесь, что подъемники, домкраты и станины безопасности правильно установлены (см. гл. 1).
1. Поднимите передок автомобиля и надежно закрепите его.
2. Включите стояночный тормоз и подложите колодки под оба задних колеса.
3. Снимите переднюю консоль (см. гл. «Кузов»).
4. Переключитесь в положение N, затем выньте стопорный штифт из регулятора.
5. Отсоедините разъем переключателя селектора АКП.
6. На моделях KQ и KU отсоедините разъемы соленоида блокировки переключения передач и выключателя парковки.
7. Открутите гайки, крепящие рычаг селектора в сборе из-под днища.
8. Установите рычаг селектора в сборе в порядке, обратном снятию.
9. Проверьте регулировку троса переключения передач (см. выше).

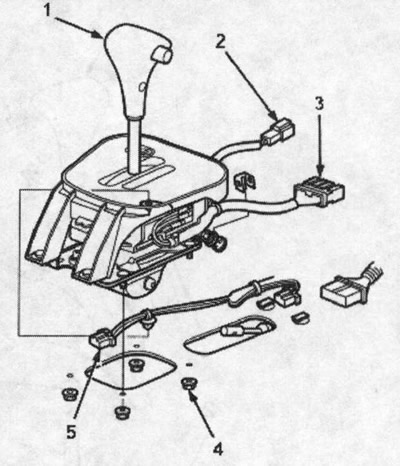

Примечание: На рисунке показана модель с правым рулем; расположение на модели с левым рулем аналогично.
1. РЫЧАГ СЕЛЕКТОРА В СБОРЕ
2. РАЗЪЕМ ВЫКЛЮЧАТЕЛЯ ПАРКОВКИ
3. РАЗЪЕМ ПЕРЕКЛЮЧАТЕЛЯ СЕЛЕКТОРА АКП
4. 6x1,0 мм, 9,8 Nm( 1,0 кгс/м)
5. РАЗЪЕМ СОЛЕНОИДА БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
