Замена подшипника вала ведомого шкива

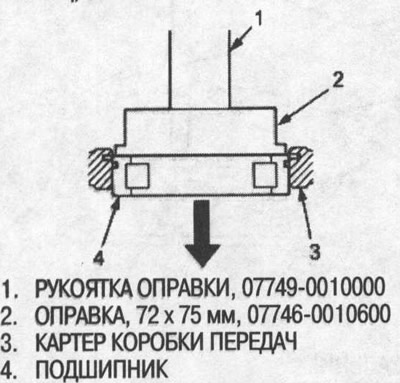

1. Для того, чтобы снять подшипник вала ведомого шкива из картера коробки передач, разведите концы стопорного кольца при помощи щипцов, затем при помощи специнструмента выпрессуйте подшипник, как показано на рисунке.
Примечание: Не снимайте стопорное кольцо, если только это не требуется для чистки канавки в картере.

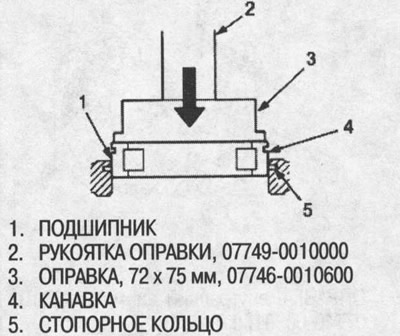

2. Разведите щипцами концы стопорного кольца, при помощи специнструмента частично запрессуйте новый подшипник в картер, как показано на рисунке. Запрессовывайте подшипник канавкой в сторону от картера.
Примечание: Нанесите жидкость CVT Ruid на все компоненты.
3. Отпустите щипцы, затем при помощи специнструмента запрессовывайте подшипник в картер, пока кольцо не встанет на место вокруг него, как показано на рисунке.
4. После установки подшипника убедитесь, что:
- Стопорное кольцо сидит в канавках подшипника и картера.

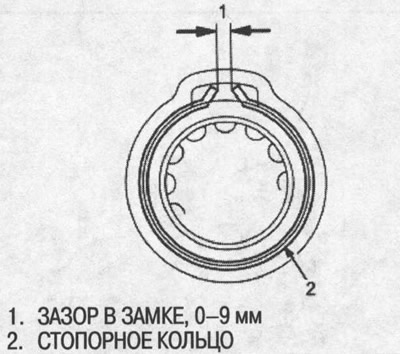

- Зазор в замке кольца правильный.
Замена подшипника вторичного вала

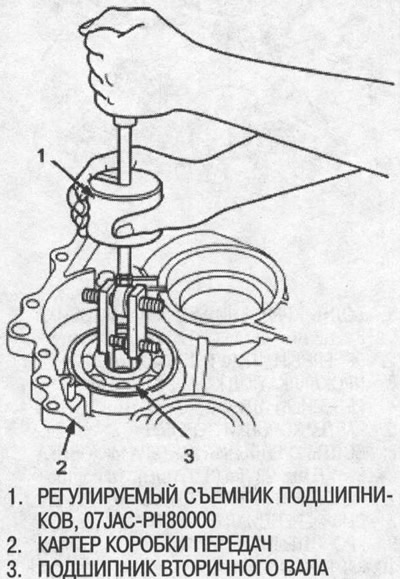

1. При помощи специнструмента выпрессуйте подшипник вторичного вала, как показано на рисунке.

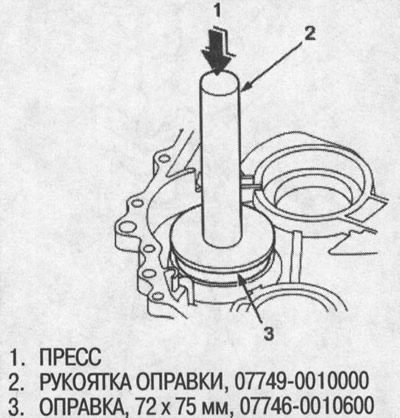

2. При помощи специнструмента запрессовывайте новый подшипник вторичного вала, пока он не коснется дна картера коробки передач, как показано на рисунке.
