Примечание:
- Всегда ставьте новую прокладку под головку цилиндров.
- Контактные поверхности головки и блока цилиндров должны быть чистыми.
- Метка «UP» (верх) на шкиве распределительного вала должны быть сверху.
- Проверните коленчатый вал так, чтобы поршень цилиндра №1 встал в ВМТ.
- Перед установкой прочистите масляный жиклер.
- Не используйте верхнюю и нижнюю крышки для хранения снятых компонентов.
- Перед установкой очистите верхнюю и нижнюю крышки.

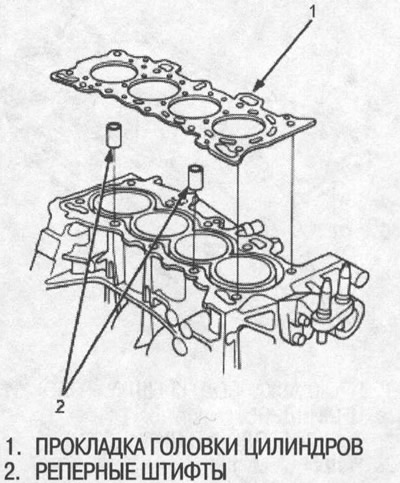

1. Реперные штифты головки цилиндров должны быть соосны (рисунок в правой колонке вверху).
2. Правильно уложите распределительный вал (см. выше).

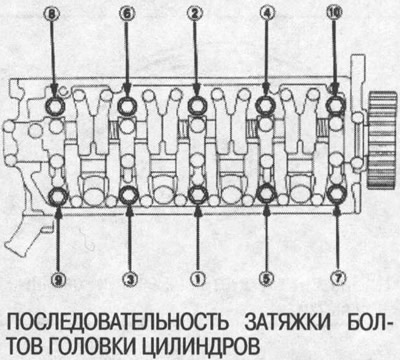

3. Последовательно затяните болты головки цилиндров в четыре прохода:
- 1-ый проход: (1)-(10) 20 Nm (2,0 кгс/м)
- 2-ой проход: (1)-(10) 49 Nm (5,0 кгс/м)
- 3-ий проход: (1)-(10) 67 Nm (6,8 кгс/м)
- 4-ый проход: (1), (2) 67 Nm (6,8 кгс/м)
Примечание:
- Мы рекомендуем пользоваться динамометрическим ключом с отклоняющимся рычагом. При использовании динамометрического ключа с фиксированным моментом производите затяжку медленно и не перетягивайте.
- Если при затяжке болт издает какой-то звук, ослабьте его и перезатяните, начиная с 1-ого прохода.
4. Установите впускной коллектор и затяните гайки крест-накрест в два или три прохода, начиная с внутренних гаек.
5. Установите выпускной коллектор и затяните гайки крест-накрест в два или три прохода, начиная с внутренних гаек.
6. Установите кронштейн выпускного коллектора, затем выхлопную трубу А и кронштейн, а затем крышку.
7. Наденьте ремень ГРМ (см. выше).
8. Отрегулируйте клапанные зазоры (см. выше).

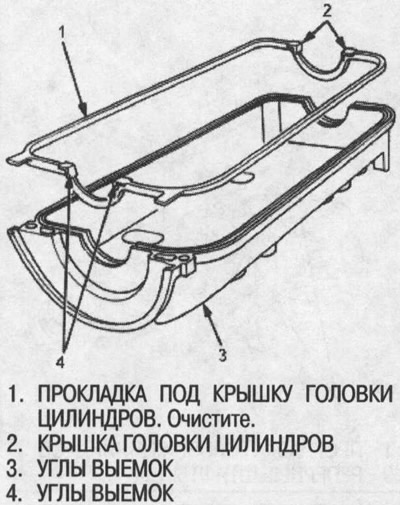

9. Уложите прокладку под крышку головки цилиндров в канавку крышки головки цилиндров. Сначала уложите ее в выемки под распределительный вал, затем в канавку по внешним кромкам.
Примечание:
- Перед установкой прокладки под крышку головки цилиндров тщательно очистите канавку от герметика.
- При установке убедитесь, что прокладка под крышку головки цилиндров надежно встала на место по углам выемок, не оставляя зазоров.

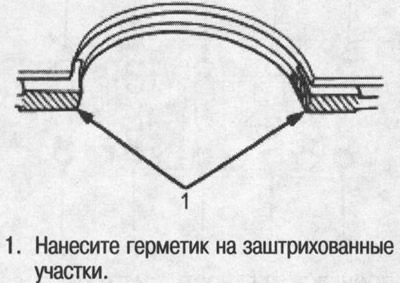

10. Нанесите герметик на прокладку под крышку головки цилиндров в четырех углах выемок.
Примечание:
- Пользуйтесь герметиком P/N 08С70 - К0234М, 08С70 - К0334М или 08С70 - Х0331S.
- Перед нанесением герметика убедитесь, что контактные поверхности чистые и сухие.
- Не устанавливайте компоненты, если с момента нанесения герметика прошло более пяти минут. Вместо этого снова нанесите герметик, удалив следы старого.
- После сборки выждите не менее 30 минут, прежде чем заправлять двигатель маслом.

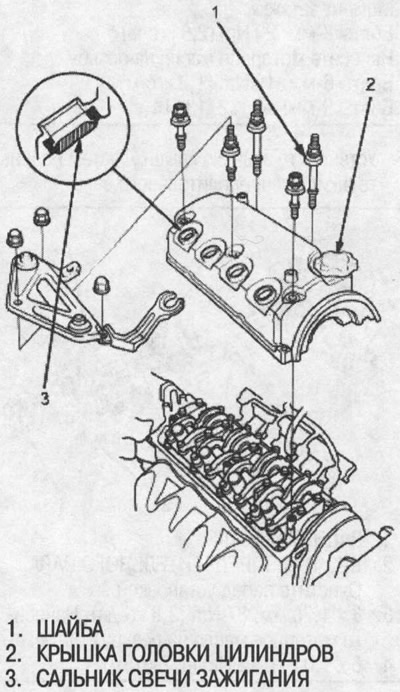

11. При установке крышки головки цилиндров держите прокладку в канавке, приложив пальцы к контактным поверхностям кронштейнов распределительного вала (сверху полукруглые).
Поставьте уплотнения свечей зажигания на трубку свечей зажигания. Установив крышку на головку цилиндров, слегка подвигайте крышку, чтобы прокладка под крышку головки цилиндров встала на место.
Примечание:
- Перед установкой крышки головки цилиндров очистите салфеткой контактные поверхности головки цилиндров.
- Не прикасайтесь к участкам, на которые нанесен герметик.
- При установке крышки головки цилиндров не повредите уплотнение свечи зажигания.
- Визуально проверьте, не повреждено ли уплотнение свечи зажигания.
- Замените шайбу, если она повреждена или вышла из строя.

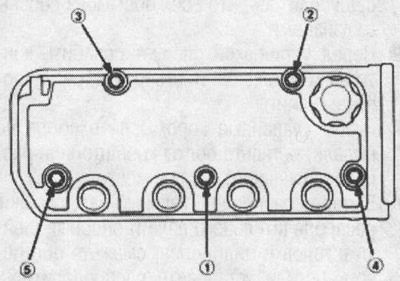

12. Затяните гайки в два или три прохода. При заключительном проходе последовательно затяните все болты с усилием 9,8 Nm (1,0 кгс/м).
Примечание: После сборки выждите не менее 30 минут, прежде чем заправлять двигатель маслом.
13. После установки убедитесь, что все трубки, шланги и штуцеры установлены правильно.
