Примечание: Снимайте шкив только в случае замены переднего подшипника. Ослабляйте контргайку шкива при помощи 10-мм и 22-мм торцовых ключей. При необходимости пользуйтесь гайковертом ударного действия.

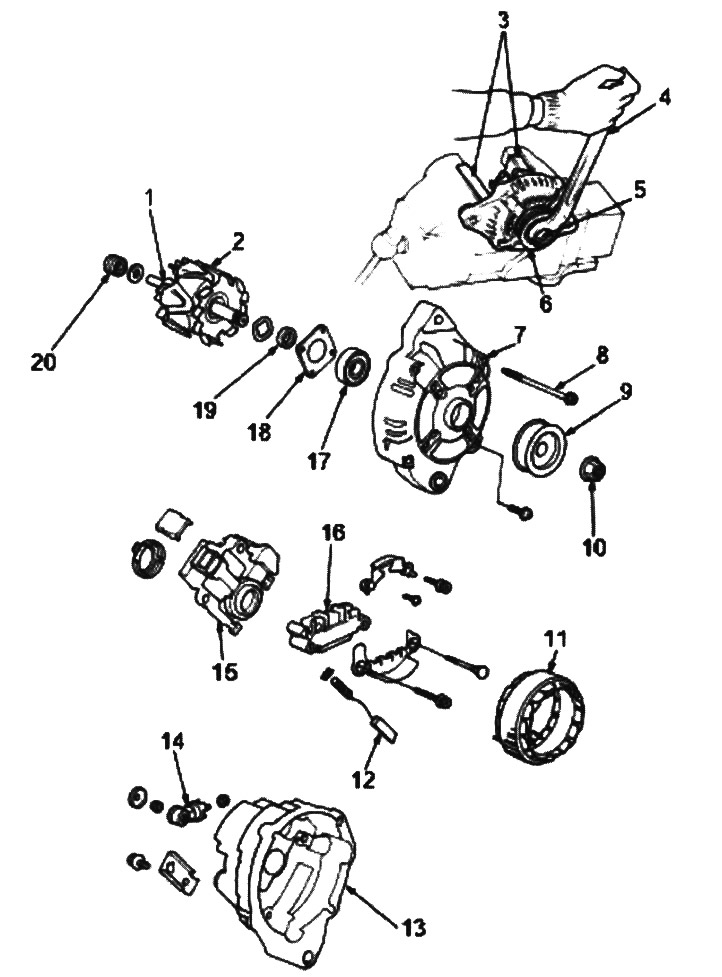

1. предостережение: не допускайте попадания смазки или масла на токосъемные кольца.; 2. ротор; 3. пластинки из алюминия; 4. 24-мм торцовый ключ; 5. контргайка шкива, 111 Nm (11,3 кгс/м); 6. шкив; 7. корпус со стороны ведущего вала; 8. сквозной болт; 9. шкив; 10. контргайка шкива, 111 Nm (11,3 кгс/м); 11. статор; 12. щетка; 13. задний корпус; 14. клемма; 15. регулятор напряжения; 16. выпрямитель в сборе; 17. передний подшипник; 18. изолятор подшипника; 19. распорное кольцо; 20. задний подшипник
