2. Проверьте тормозные трубки на повреждение, ржавление и утечку. Также проверьте, не погнуты ли трубки.
3. Проверьте, нет ли утечки на стыках шлангов и трубок или в штуцерах и при необходимости подтяните.
4. Проверьте главный цилиндр, дозирующий клапан и модулятор ABS в сборе на повреждение и утечку.
Примечание:
- При обслуживании тормозных шлангов заменяйте хомуты тормозных шлангов.

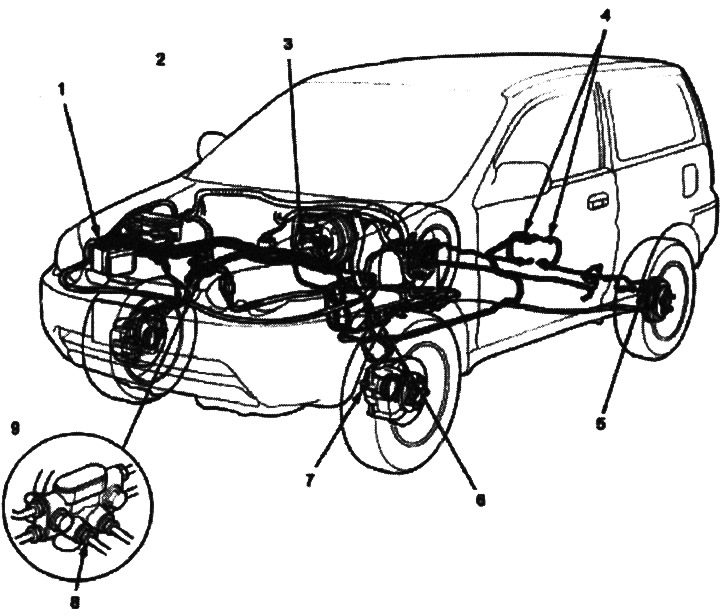

- На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением симметрично.
1. МОДУЛЯТОР ABS В СБОРЕ к ТОРМОЗНОЙ ТРУБКЕ, 15 Nm (1,5 кгс/м)
2. 4-ХОДОВОЙ ШТУЦЕР к ТОРМОЗНОЙ ТРУБКЕ, 15 Nm (1,5 кгс/м)
3. ГЛАВНЫЙ ЦИЛИНДР к ТОРМОЗНОЙ ТРУБКЕ, 15 Nm (1,5 кгс/м)
4. ТОРМОЗНАЯ ТРУБКА к ТОРМОЗНОМУ ШЛАНГУ, 15 Nm (1,5 кгс/м)
5. ТОРМОЗНАЯ ТРУБКА к РАБОЧЕМУ ЦИЛИНДРУ, 15 Nm (1,5 кгс/м), ШТУЦЕР ПРОКАЧКИ, 7 Nm (0,7 кгс/м)
6. ТОРМОЗНАЯ ТРУБКА к ТОРМОЗНОМУ ШЛАНГУ, 15 Nm (1,5 кгс/м)
7. ТОРМОЗНОЙ ШЛАНГ к ТОРМОЗНОМУ СУППОРТУ ПЕРЕДНЕГО КОЛЕСА, 34 Nm (3,5 кгс/м), ШТУЦЕР ПРОКАЧКИ, 9 Nm (0,9 кгс/м)
8. ДОЗИРУЮЩИЙ КЛАПАН к ТОРМОЗНОЙ ТРУБКЕ, 15 Nm (1,5 кгс/м)
9. Без ABS
