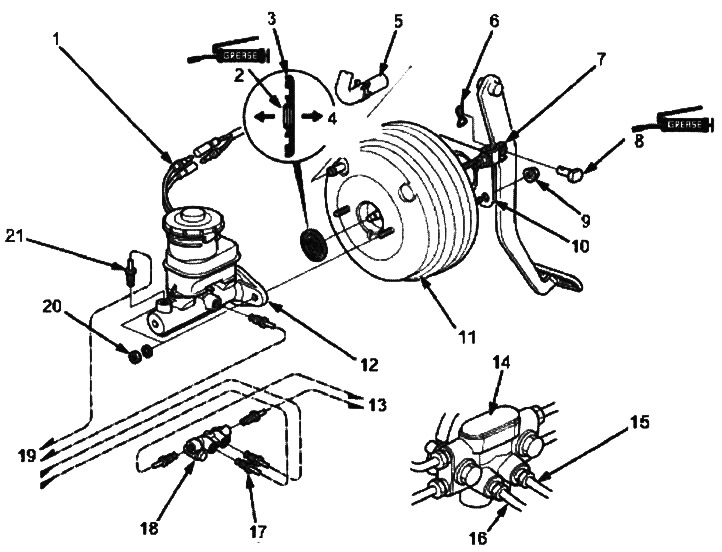

1. РАЗЪЕМЫ ДАТЧИКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ
2. Со стороны главного цилиндра
3. УПЛОТНЕНИЕ ШТОКА. Замените
4. Со стороны усилителя тормоза
5. ВАКУУМНЫЙ ШЛАНГ
6. СТОПОРНЫЙ ШТИФТ. Замените
7. ШТИФТ С ГОЛОВКОЙ И ОТВЕРСТИЕМ ПОД ШПЛИНТ
8. ШПЛИНТ
9. 13 Nm (1,3 кгс/м)
10. ПРОКЛАДКА. Замените
11. УСИЛИТЕЛЬ ТОРМОЗА
12. ГЛАВНЫЙ ЦИЛИНДР
13. К рабочим цилиндрам задних колес
14. ДОЗИРУЮЩИЙ КЛАПАН (Без ABS)
15. Правый/левый руль: к каналу вторичного поршня главного цилиндра
16. Правый/левый руль: к каналу первичного поршня главного цилиндра
17. 15 Nm (1,5 кгс/м)
18. 4-ХОДОВОЙ ШТУЦЕР (С ABS)
19. К модулятору в сборе
20. 15 Nm (1,5 кгс/м)
21. 15 Nm (1,5 кгс/м)
Предостережение! Не проливайте тормозную жидкость на автомобиль, т.к. она может испортить лакокрасочное покрытие; если жидкость все же пролилась, немедленно смойте ее водой.
1. Отсоедините разъемы датчика уровня тормозной жидкости.
2. Снимите крышку бачка с главного цилиндра.
3. Удалите тормозную жидкость из бачка главного цилиндра при помощи шприца.
4. Отсоедините тормозные трубки от главного цилиндра.
5. Открутите крепежные болты главного цилиндра и снимите шайбы.
6. Снимите главный цилиндр с усилителя тормоза. Не погните и не повредите тормозные трубки при снятии главного цилиндра.
7. Снимите уплотнение штока с усилителя тормоза.
8. Открутите четыре крепежные гайки усилителя.
9. Оттягивайте усилитель тормоза вперед, пока штифт не будет задевать за перегородку моторного отсека.
10. Снимите усилитель тормоза из моторного отсека.
11. Установите усилитель тормоза и главный цилиндр в порядке, обратном снятию с учетом следующего:
- В случае снятия заменяйте все резиновые детали новыми.
- Нанесите на кромку нового уплотнения штока рекомендуемую смазку для сальников, входящую в комплект главного цилиндра.
- Запрессовывайте уплотнение штока на усилитель тормоза стороной с канавкой, обращенной к главному цилиндру.
- В случае замены главного цилиндра или усилителя тормоза перед установкой главного цилиндра проверьте и отрегулируйте зазор нажимного штока (см. ниже).
12. Заправьте бачок главного цилиндра и выполните прокачку тормозной системы (см. выше).
13. После установки проверьте высоту и свободный ход педали тормоза (см. выше) и при необходимости отрегулируйте.
