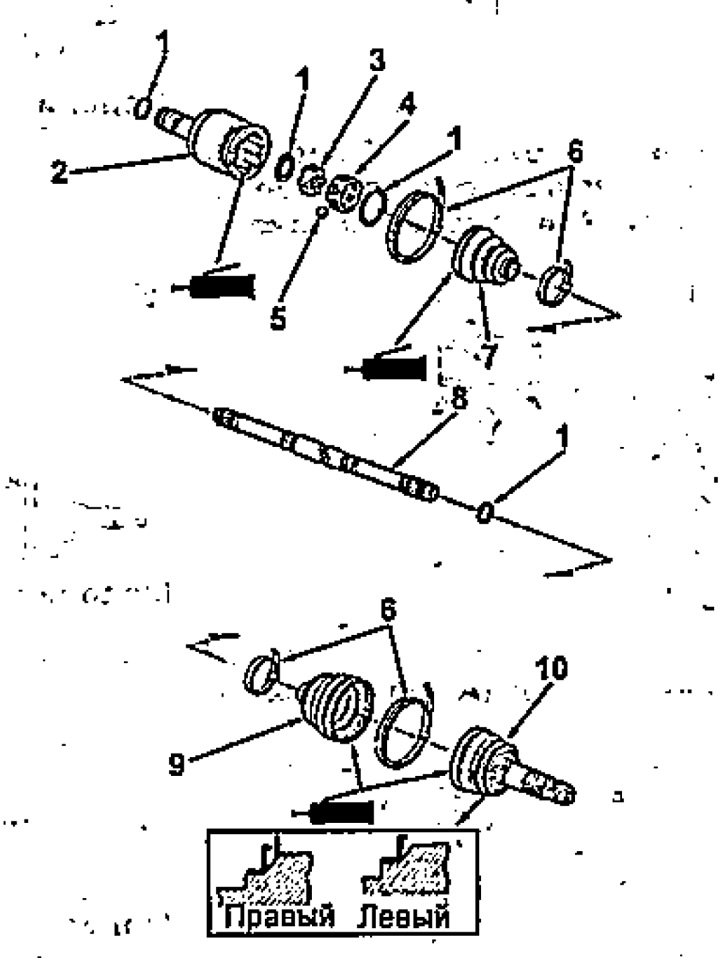

Разборка и сборка задних приводных валов:
1 - стопорное кольцо,
2 - наружная обойма внутреннего шарнира,
3 - внутренняя обойма внутреннего шарнира,
4 - сепаратор,
5 - шарик,
6 - хомут,
7 - чехол внутреннего шарнира,
8 - приводной вал,
9 - чехол внешнего шарнира,
10 - внешний шарнир.
Внутренний шарнир

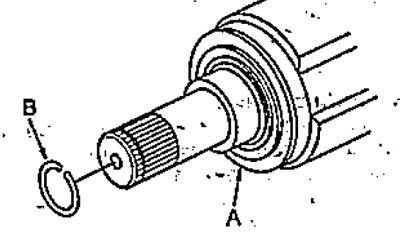

1. Снимите стопорное кольцо (В) с вала внутреннего шарнира (А).
2. Снимите хомут чехла. Для снятия хомута выполните следующие действия:
Внимание: не повредите чехол.
(Хомут типа 2)

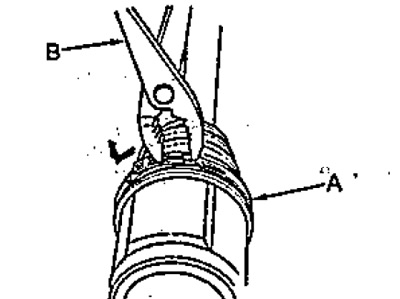

Сожмите хомут (А) пассатижами (В), как показано на рисунке.

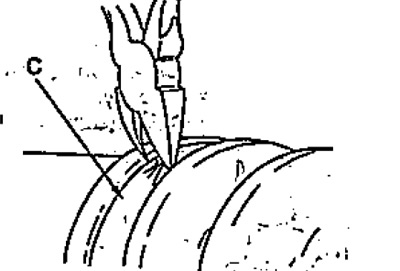

(Сварной хомут) Используя кусачки, разрежьте хомут (С).

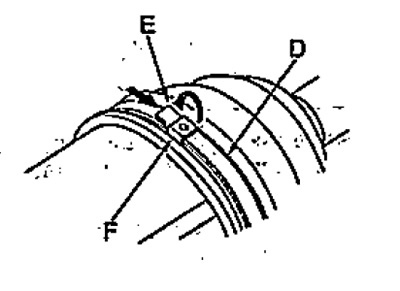

(Хомут типа 1) Отогните вверх выступающую часть (E) хомута (D) и нажмите на фиксатор (F).
3. Снимите стопорное кольцо (А).

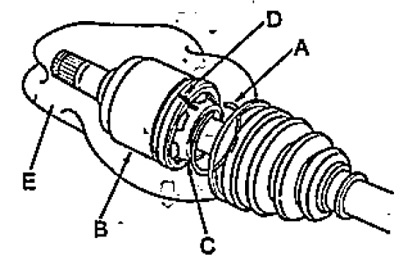

4. Нанесите метки (D) на сепаратор (С) шарнира и наружную обойму внутреннего шарнира (В). Обернув наружную обойму ветошью (Е), снимите ее.
Примечание: наносите метки так, чтобы можно было однозначно идентифицировать положение сепаратора относительно наружной обоймы шарнира.
Внимание: при снятии обоймы будьте аккуратны, не уроните, шарики шарнира.

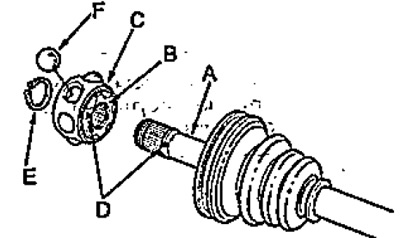

5. Нанесите метки (D) на приводной вал (А), внутреннюю обойму шарнира (В) и сепаратор (С).
6. Снимите стопорное кольцо (Е).
7. Снимите шесть шариков (F) и извлеките внутреннюю обойму шарнира (В) из сепаратора (С).

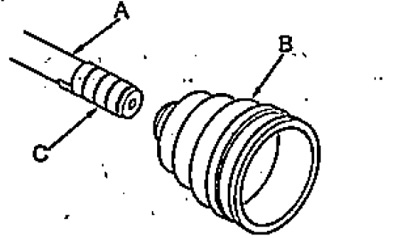

8. Намотайте защитную ленту (С) на шлицы приводного вала (А). Снимите чехол (В).
Внимание: не повредите чехол.
9. Снимите защитную ленту.
Внешний шарнир
1. Снимите хомут (аналогично его снятию для внутреннего шарнира).

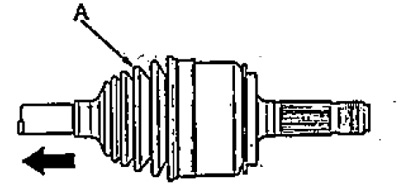

2. Снимите чехол (А) внешнего шарнира.
3. Удалите смазку с приводного вала (А) и внешнего шарнира (В).

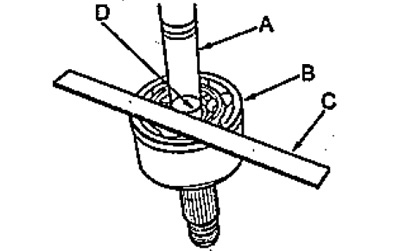

4. При помощи линейки (С) нанесите метку (D), как показано на рисунке выше.

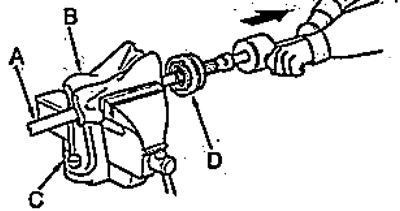

5. Оберните приводной вал (А) ветошью (В) и зажмите его в тисках (С).
6. Используя спецприспособление, снимите внешний шарнир (D) с приводного вала.

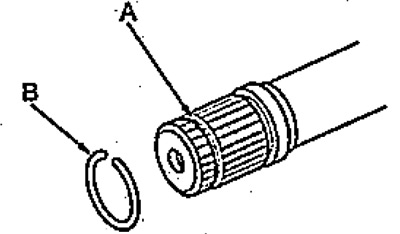

7. Снимите стопорное кольцо (В) приводного вала (А).

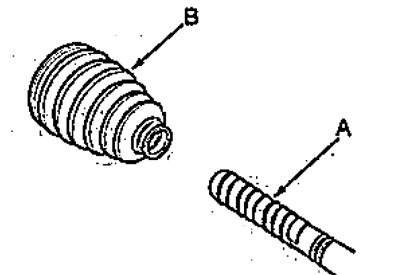

8. Намотайте защитную ленту (А) на шлицы приводного вала.
9. Снимите чехол (В) наружного шарнира.
10. Снимите защитную ленту.
