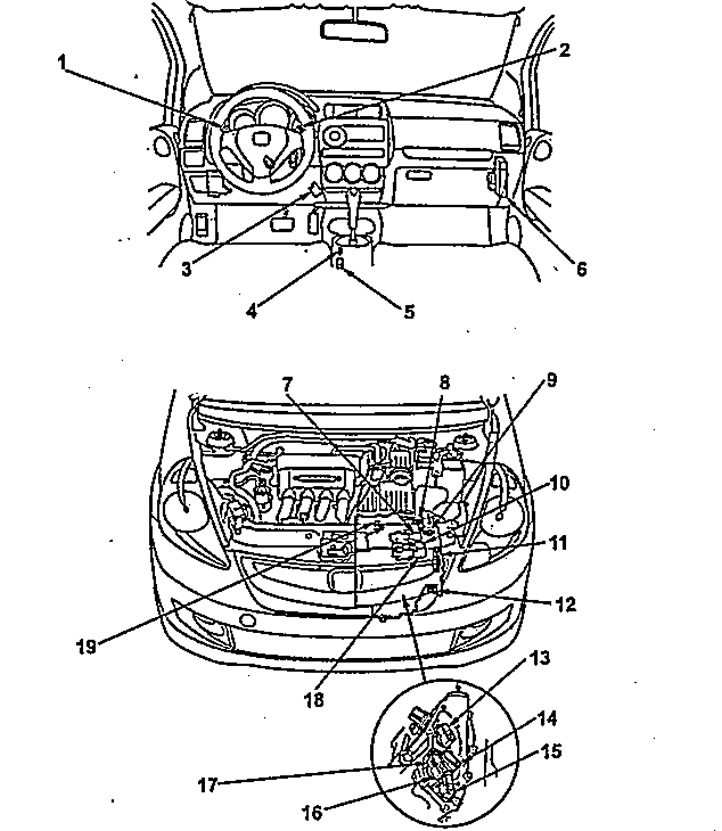

Расположение элементов системы управления автоматической коробкой передач.
1 - переключатель передач (понижающие переключения),
2 - переключатель передач (повышающие переключения),
3 - диагностический разъем,
4 - датчик положения "Р" селектора,
5 - электромагнитный клапан блокировки селектора,
6 - блок управления АКПП,
7 - э/м клапан "А" управления давлением,
8 - датчик частоты вращения входного вала коробки передач,
9 - датчик давления рабочей жидкости в контуре муфты второй передачи,
10 - э/м клапан "С" управления давлением,
11 - выключатель запрещения запуска,
12 - датчик давления рабочей жидкости в контуре муфты третьей передачи,
13 - э/м клапан "D" переключения передач,
14 - э/м клапан "С" переключения передач,
15 - э/м клапан "А" переключения передач,
16 - э/м клапан "В" переключения передач,
17 - датчик температуры рабочей жидкости,
18 - э/м клапан "S" управления давлением,
19 - датчик частоты вращения выходного вала коробки передач.
Примечание: * - модели с ручным режимом переключения передач.
Разрез коробки передач.
1 - промежуточная шестерня передачи заднего хода,
2 - паразитная шестерня входного вала,
3 - ведущая шестерня передачи заднего хода,
4 - ведущая шестерня пятой передачи,
5 - муфта пятой передачи,
6 - муфта третьей передачи,
7 - ведущая шестерня третьей передачи,
8 - гидротрансформатор,
9 - пластина привода гидротрансформатора,
10 - муфта гидротрансформатора,
11 - входной вал,
12 - ведущая шестерня главной передачи,
13 - выходной вал,
14 - ведомая шестерня первой передачи,
15 - ведомая шестерня второй передачи,
16 - ведомая шестерня третьей передачи,
17 - промежуточный вал,
18 - муфта первой передачи,
19 - дифференциал,
20 - ведомая шестерня главной передачи,
21 - шестерня первой передачи на промежуточном валу,
22 - шестерня второй передачи на промежуточном валу,
23 - шестерня четвертой передачи на промежуточном валу,
24 - ведомая шестерня четвертой и пятой передач,
25 - паразитная шестерня вторичного вала,
26 - муфта включения передачи заднего хода,
27 - ведомая шестерня передачи заднего хода,
28 - ступица включения передачи заднего хода,
29 - шестерня стояночного механизма,
30 - вторичный вал,
31 - вал промежуточной шестерни,
32 - промежуточная шестерня,
33 - муфта четвертой передачи,
34 - муфта второй передачи.
