L13А

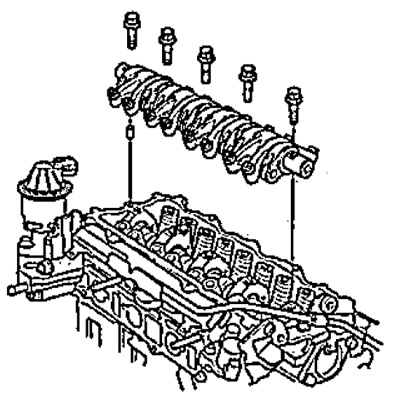

1. Установите ось коромысел в сборе с коромыслами и установочный штифт.
Примечание: при сборке устанавливайте ось коромысел в сборе начиная со стороны цепи привода ГРМ.

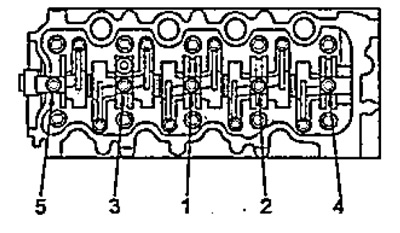

2. Заверните болты в два прохода в последовательности, показанной на рисунке.
- Момент затяжки — 29 Нм
3. Отрегулируйте зазор в приводе клапанов.
4. Установите крышку головки блока цилиндров.
L15A

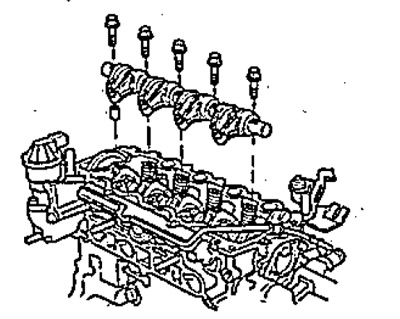

1. Установите ось коромысел в сборе с коромыслами и установочный штифт.
Примечание: при сборке устанавливайте ось коромысел в сборе начиная со стороны цепи привода ГРМ.

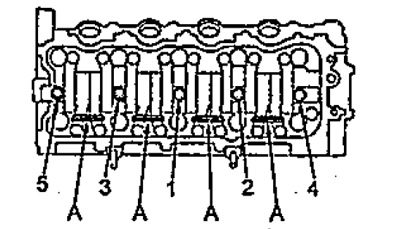

2. Заверните болты в два прохода в последовательности, показанной на рисунке.
- Момент затяжки — 29 Нм
3. Снимите резиновый бандаж с коромысел впускных клапанов.
4. Отрегулируйте зазор в приводе клапанов.
5. Установите крышку головки блока цилиндров.
