Электрическая схема приборов — тахометр (L13A/R18A)
Главная
Хонда Цивик
8
(2005-2011)
Электрооборудование
Электрические схемы
0

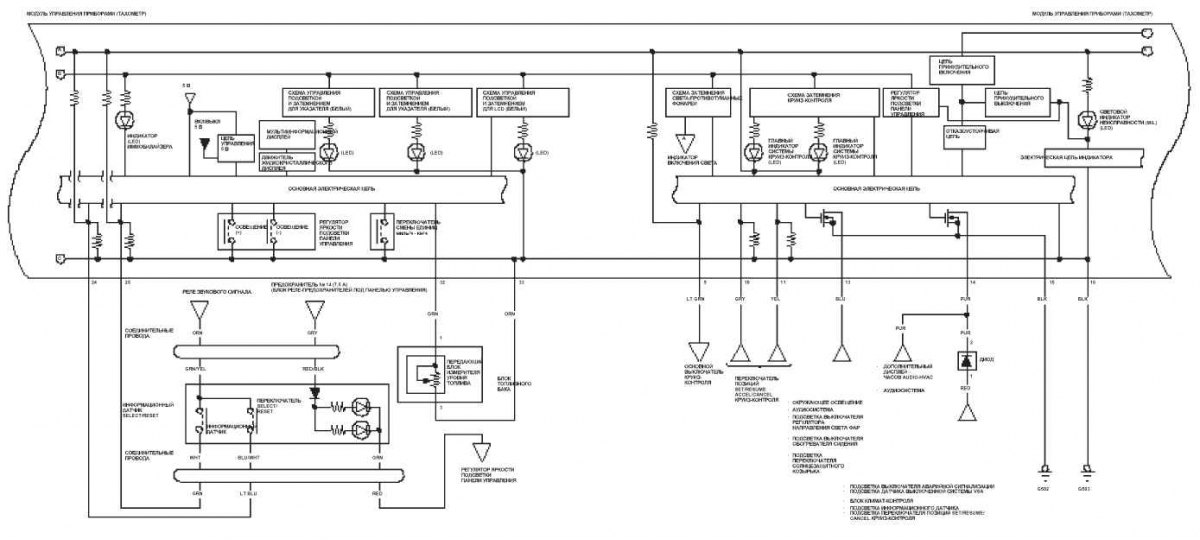

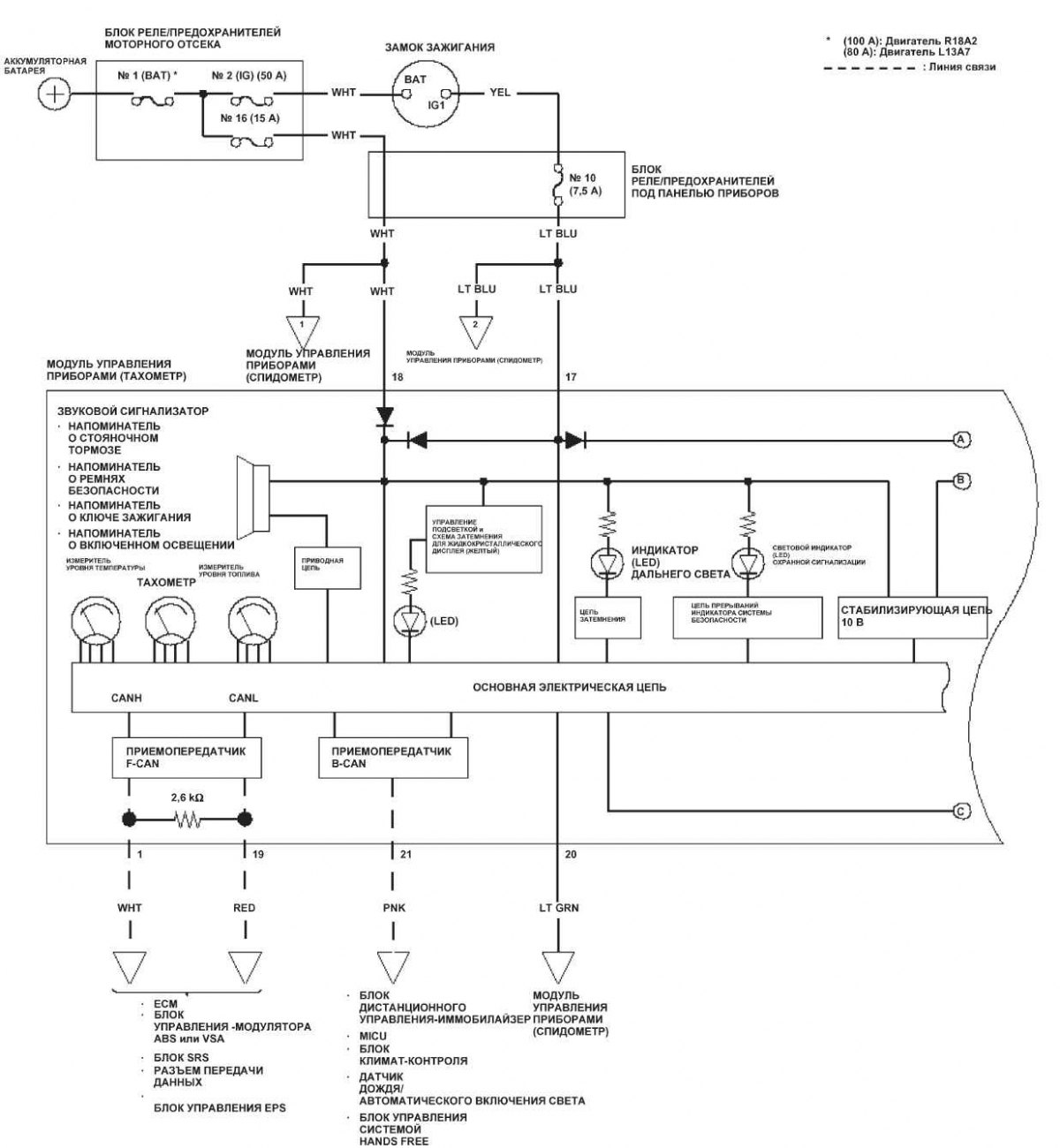

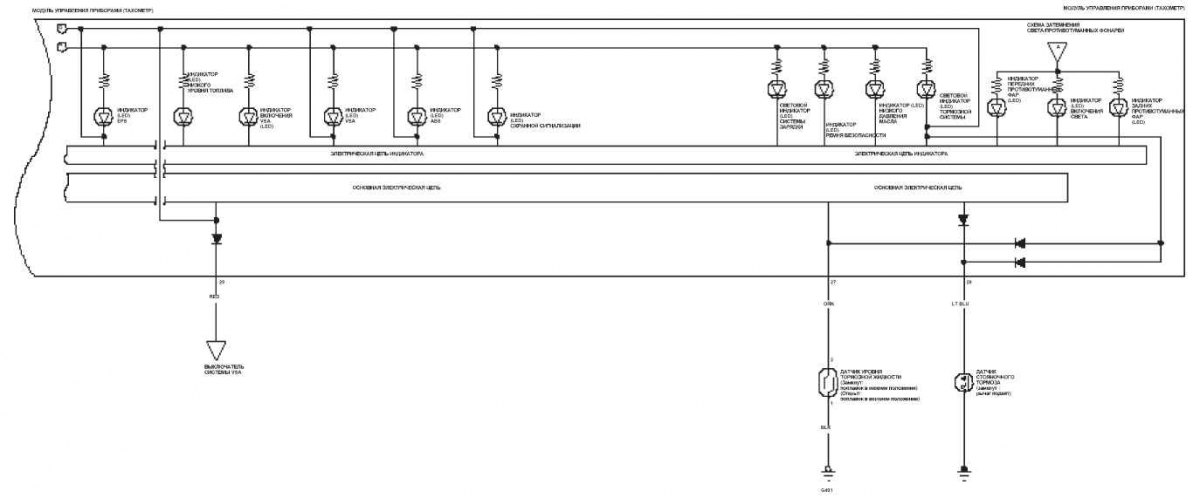

Электрическая схема приборов - тахометр (L13A/R18A) (часть 1)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
