Примечание. Всегда используйте инструмент для снятия разборки шаровых шарниров. При разборке шарнира не бейте по корпусу шарнира или по другим его частям.

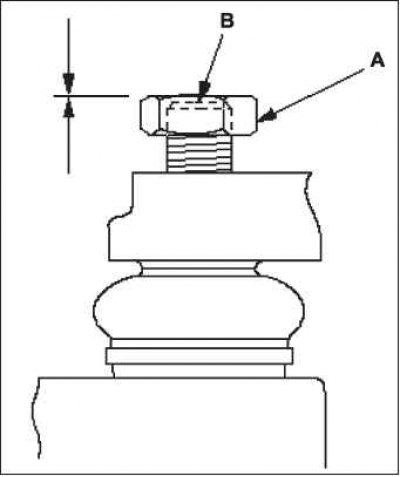

1. Наверните гайку А на резьбу В пальца шарнира. Убедитесь, что гайка не выступает за конец пальца шарового шарнира, чтобы при разборке шарнира не повредить резьбу на конце пальца.

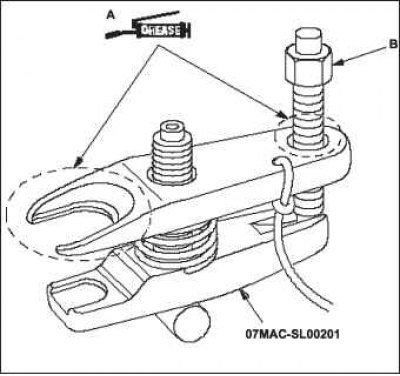

2. Нанесите смазку на указанные места А специального инструмента. Это облегчит установку инструмента и предотвратит повреждение резьбы В сжимающего болта съемника.

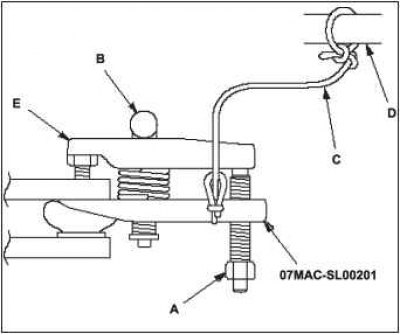

3. Ослабьте сжимающий болт А и установите специальный инструмент, как показано на рисунке. Осторожно вставляйте захваты, чтобы не повредить защитный чехол шарнира. Установите положение захватов инструмента, поворачивая регулировочный болт В.
Примечание. Надежно прикрепите ремень безопасности С к рычагу подвески или поперечины подвески D. Не прикрепляйте его к тормозному трубопроводу или жгуту проводов.
4. Отрегулировав регулировочный болт, убедитесь, что головка регулировочного болта D расположена так, как показано на рисунке, что даст возможность зажиму E поворачиваться.
5. Поворачивайте ключом сжимающий болт до тех пор, пока палец шарового шарнира не окажется свободным. При необходимости нанесите на торец соединения шарового пальца с рулевой тягой проникающую смазку для облегчения разборки шарнира.
Примечание. Для вращения сжимающего болта запрещается использовать электрические или пневматические инструменты.
6. Снимите инструмент, затем снимите гайку с конца пальца шарового шарнира и, нажав, вытяните шаровой шарнир из отверстия пальца шарового шарнира. Осмотрите защитный чехол шарового шарнира и, если необходимо, замените его.
