Топливный насос — снятие и установка

Главная Хонда Цивик 3 (1983-1991) Силовой агрегат Система питания и выхлопа

0

1. Разгрузите топливную систему, сняв крышку с топливного бака.

2. Отсоедините отрицательный кабель от аккумуляторной батареи.

3. Отсоедините трубки от насоса.

4. Снимите защитный кожух и кронштейны, прикрепленные к насосу.

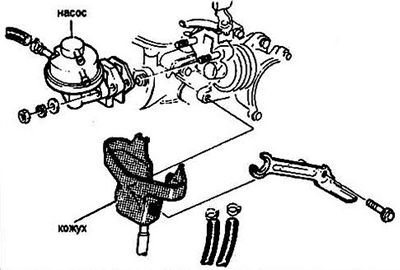

Рис. 4.4 Крепление топливного насоса (карбюраторные модели)


5. Отверните болты крепления и снимите насос.

6. Удалите остатки старых прокладок с фланца насоса.

7. Установка производится в обратном порядке.

Модели с впрыском топлива (1985 -1987 гг. выпуска)



8. Отсоедините отрицательный кабель от аккумуляторной батареи.

9. Разгрузите топливную систему от давления (см. Раздел 2).

10. Отпустите гайки левого заднего колеса. Поднимите зад автомобиля и установите его на подставки.

11. Снимите левое заднее колесо.

12. Снимите болты защиты топливного насоса и демонтируйте ее.



Рис. 4.12. Детали внешнего крепления топливного насоса



13. Снимите демпфер пульсаций с топливного насоса. Приготовьтесь к тому, что будет выливаться бензин.

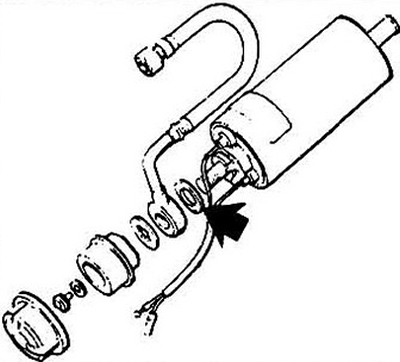

Рис. 4.13 При демонтаже топливного насоса замените уплотнительную шайбу (стрелка)


14. Отсоедините трубки и провода от насоса.

15. Открутите болты крепления насоса к кронштейну и снимите насос.

16. Установка производится в обратном снятию порядке. Не забудьте заменить уплотнительную шайбу (рис. 4.13).

17. После установки насоса проверьте наличие утечек, проверьте работу насоса (см. Раздел 3).

Модели выпуска с 1988 года



18. Отсоедините отрицательный кабель от аккумуляторной батареи. Разгрузите топливную систему от давления (см. Раздел 2).

19. Снимите заднее сиденье.

20. Отсоедините электрические разъемы с топливного насоса и датчика (электрические разъемы расположены под задним сиденьем).

21. Снимите топливный бак (см. Раздел 5).

22. Снимите гайки крепления топливного насоса.

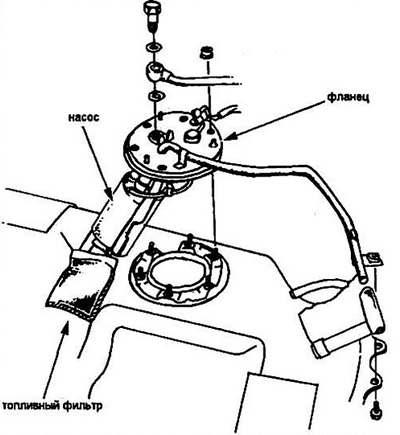

Рис. 4.22 Осторожно поднимите узел насоса с бака



23. Снимите насос.

24. Снимите фильтр с торца топливного насоса.

25. Отсоедините насос от фланца.

26. Сборка производится в обратном снятию порядке.
