Снятие и установка рычага переключения (селектора) передач

Предупреждение! Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

1. Снимите центральную консоль (см. Главу Кузов).

2. Отсоедините от сборки рычага трос привода переключения (см. Раздел Снятие, установка и регулировка троса переключения передач).

3. Выверните крепежные винты и снимите с рычага пластмассовую рукоятку (всего предусмотрено два винта - с каждой из сторон рукоятки).

4. Снимите индикаторную панель положения трансмиссии.

5. Отсоедините контрольную лампу [датчик-выключатель] положения трансмиссии.

6. Отсоедините электромагнитный клапан блокировки переключения.

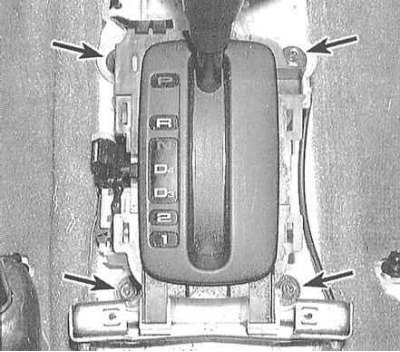

7. Выверните четыре винта крепления монтажной скобы основания рычага и снимите сборку.

8. Установка производится в обратном порядке.
