Снятие, проверка состояния и установка распределительных валов

Снятие

1. Снимите крышки головок цилиндров (см. Раздел Снятие и установка крышек головок цилиндров), газораспределительный ремень и зубчатые колеса (см. Раздел Снятие, проверка состояния и установка газораспределительного ремня и зубчатых колес привода ГРМ).

2. Снимите распределитель зажигания (см. Главу Электрооборудование двигателя).

3. Снимите сборки коромысел (см. Раздел Снятие, проверка состояния и установка сборки коромысел).

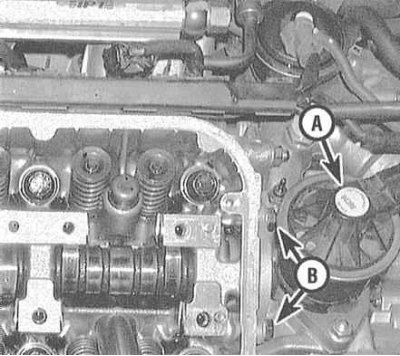

4. Снимите клапан EGR (см. Главу Управление двигателем) с целью обеспечения доступа к задней пластине крепления распределительного вала.

Примечание. Прежде чем извлекать распределительные валы, измерьте их осевой люфт.

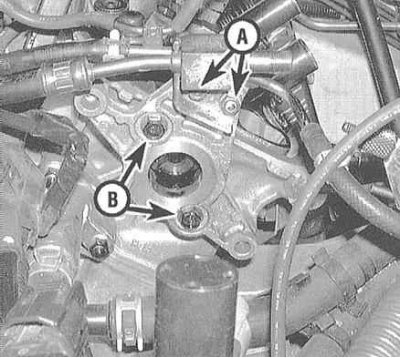

5. Снимите пластину держателя заднего распределительного вала.

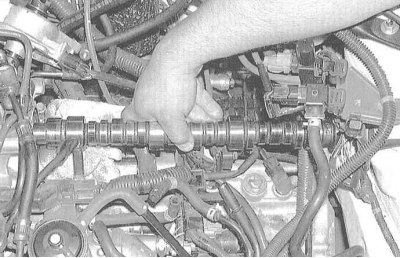

6. Аккуратно извлеките распределительный вал из головки цилиндров, стараясь не повредить его кулачки и шейки.

Проверка

1. Запоминая порядок установки отдельных деталей, произведите демонтаж сборки коромысел, затем приболтите освобожденные от компонентов оси на свои штатные места в головке цилиндров. Затяните крепеж с требуемым усилием.

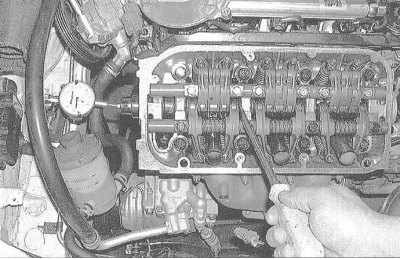

2. Закрепите циферблатный измеритель таким образом, чтобы его плунжер упирался в торец распределительного вала. Отведите вал назад до упора (конец рычага обмотайте скотчем во избежание повреждения рабочих поверхностей вала), обнулите измеритель, затем сдвиньте вал до упора в противоположную сторону. Считайте показания измерителя, запишите результат и сравните его с нормативными требованиями к осевому люфту распределительных валов (см. Спецификации). Если снятое показание выходит за пределы допустимого диапазона, вал подлежит замене.


3. Проверив осевой люфт, снимите оси коромысел, затем извлеките вал из головки цилиндров. Измерьте диаметры шеек и высоту кулачков. Сверьте результаты измерений с требованиями Спецификации (для двигателей V6). Визуально оцените степень износа валов, - обращайте внимание на такие вещи, как царапины, задиры, каверны и признаки перегрева.

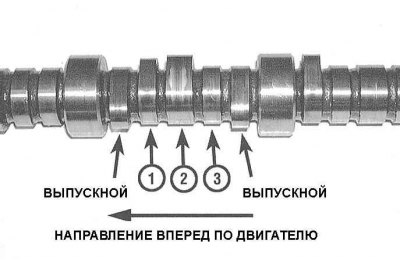

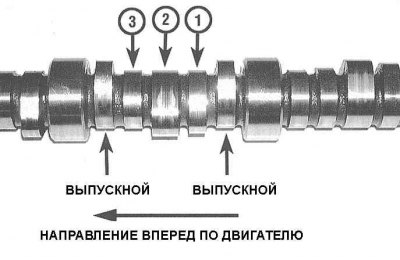

Примечание. Обратите внимание на отличие в расположении кулачков на переднем и заднем распределительных валах.

Установка

1. Снимите задние крышки газораспределительного ремня с обеих головок цилиндров с целью обеспечения доступа к сальникам распределительных валов.

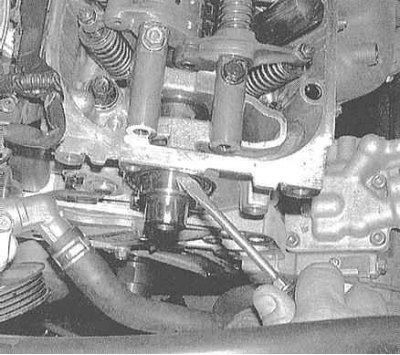

2. Замена сальников должна производиться каждый раз при разборке головки/демонтаже валов. Извлечение старых сальников производится путем поддевания их специальным инструментом, либо отверткой с плоским жалом.

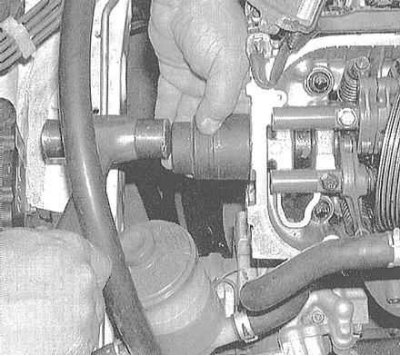

3. Смажьте губки нового сальника чистым двигательным маслом, затем посадите его перпендикулярно в свое гнездо на ту же глубину, на какую был посажен старый сальник. В качестве оправки для посадки сальника можно воспользоваться торцевой головкой соответствующего размера, либо отрезком трубы подходящего диаметра.

4. Тщательно протрите смоченной в ацетоне ветошью распределительный вал, постели его подшипников в головке цилиндров и крышках, а также коромысла привода клапанов. Постарайтесь полностью удалить малейшие следы шлама и грязи. Для протирки компонентов используйте только чистую неворсящуюся ветошь. Смажьте шейки и кулачки вала специальной сборочной смазкой и аккуратно установите вал на свое штатное места в свою головку.

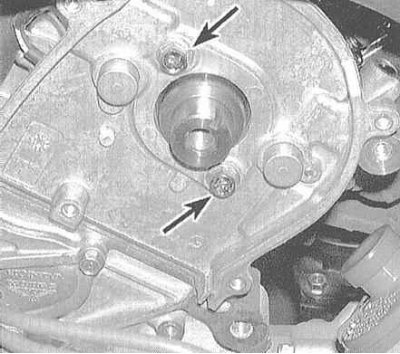

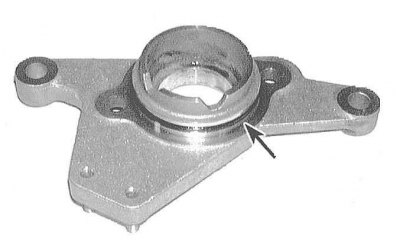

5. Смажьте и установите на пластину держателя вала новое уплотнительное кольцо. Приболтите пластину на свое штатное место на головке цилиндров.


6. Действуя в аналогичной манере (см. параграфы 4 и 5), установите в свою головку цилиндров второй распределительный вал.

7. Действуя в порядке, обратном порядку демонтажа, установите на свои места все оставшиеся компоненты. Проверьте установку клапанных зазоров , в случае необходимости произведите их регулировку (см. Главу Настройки и текущее обслуживание).

8. Запустите двигатель и проверьте его на наличие утечек масла через сальники распределительных валов. Дайте двигателю поработать в течение около пяти минут на малых оборотах с целью удаления воздуха из сборок корректоров клапанных зазоров. Удостоверьтесь в исправности функционирования агрегата.

Примечание. В первые пять минут после первичного запуска клапанный механизм будет работать с повышенным шумом. Если уровень шума затем не снизится, это может указывать на дефект одного из корректоров клапанных зазоров.
