Снятие и установка реечной передачи

Предупреждение! Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции. Во избежание повреждения системы SRS, Проследите, чтобы рулевой вал не проворачивался после снятия рулевого колеса. Заблокируйте колонку ключом зажигания при прямолинейном положении передних колес.

Снятие

1. Запаркуйте автомобиль с развернутыми в прямолинейное положение передними колесами. Отсоедините от батареи сначала отрицательный провод, затем положительный.

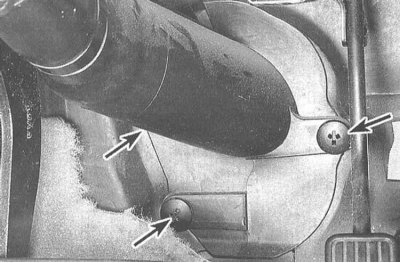

Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Под панелью приборов снимите крышку соединительного шарнира рулевой колонки.

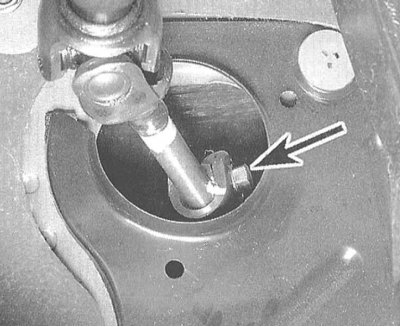

2. Пометьте положение промежуточного вала рулевой колонки по отношению к входному валу реечной передачи, затем отпустите стяжной винт.

3. Взведите стояночный тормоз. Ослабьте колесные гайки. Поддомкратьте передок автомобиля и установите его на подпорки. Снимите колеса.

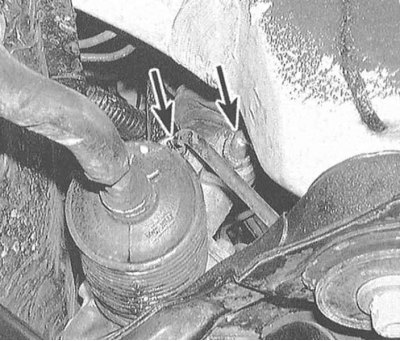

4. Слейте гидравлическую жидкость системы PAS в приготовленную емкость: отсоедините от картера реечной передачи подающую и возвратную гидравлические линии.

Примечание. Не отпускайте штуцерные соединения линий, идущих к напорному цилиндру рулевого механизма.

5. С целью минимизации потерь жидкости закупорьте открытые концы линий.

6. Высвободите наконечники рулевых тяг из рычагов поворотных кулаков (см. Раздел Снятие и установка наконечников рулевых тяг).


7. Рассоедините разъем электропроводки λ-зонда (см. Главу Управление двигателем) и снимите каталитический преобразователь.

8. Отсоедините трос(ы) привода переключения передач (см. Главу Коробка переключения передач).

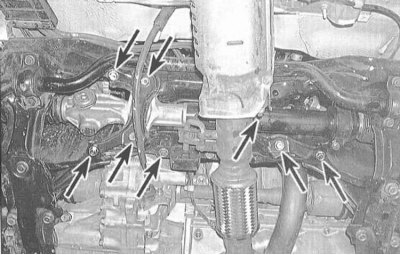

9. Снимите с шасси и картера реечной передачи усилительные пластины.

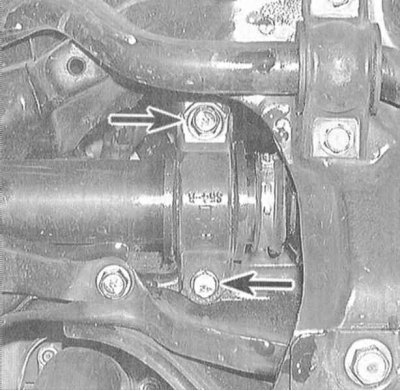

10. Подоприте рулевой механизм снизу и отдайте болты его крепления). Опустите сборку реечной передачи, аккуратно выводя промежуточный вал рулевой колонки из зацепления с входным валом механизма. Чтобы не зацепить заднюю балку, слегка наклоните сборку рулевого механизма, и извлеките ее из-под автомобиля.

Установка

1. Заведите сборку рулевого механизма на свое штатное место и введите ее входной вал в зацепление с промежуточным валом рулевой колонки (проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток).


2. Вверните болты крепления сборки реечной передачи (не забудьте подложить под головки болтов шайбы) и затяните их с требуемым усилием.

3. Установите усиливающие пластины, затяните болты их крепления с требуемым усилием.

4. Подсоедините наконечники рулевых тяг к поворотному кулаку (см. Раздел Снятие и установка рулевого колеса).

5. Вверните стяжной болт промежуточного вала и затяните его с требуемым усилием.

6. Установите на место крышку доступа к соединительному шарниру. Проследите, чтобы оба фиксатора попали в ответные отверстия в панели пола.

7. Подсоедините к картеру рулевого механизма гидравлические линии PAS. Залейте в резервуар PAS необходимое количество свежей гидравлической жидкости требуемого сорта (см. Главу Настройки и текущее обслуживание).

8. Установите колеса. Опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Спецификации к Главе Настройки и текущее обслуживание).

9. Прокачайте систему гидроусиления руля (см. Раздел Удаление воздуха из гидравлического тракта системы усиления руля).
