Сборка коробки передач — Accord 1990-91, Prelude 1988-91

Главная Хонда Аккорд 3 (1985-1989) Трансмиссия Механическая коробка передач

0

1. Установите узел дифференциала в сборе в картер сцепления.

2. Установите подшипники первичного и вторичного валов в картер сцепления.

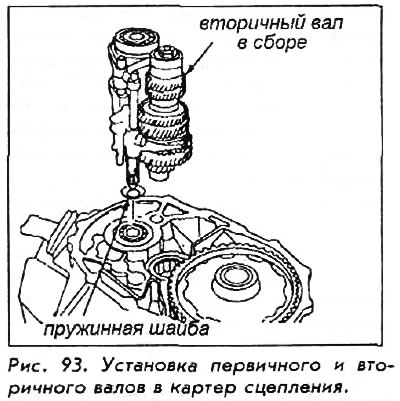

3. Установите пружинную шайбу на конец первичного вала и установите первичный вал, вторичный вал и вилки переключения передач как один узел в сборе.

4. Установите промежуточную шестерню заднего хода и вал промежуточной шестерни в картер сцепления.

5. Установите вилку переключения заднего хода в картер сцепления. Убедитесь, что штифт до конца вошел в паз в вилке. Затяните болты до момента 15 Nm.

6. Установите маслонаправляющую пластину и подобранную прокладку (прокладки) в картер коробки передач.

7. Установите масляную рифленку в картер коробки передач.

8. Тщательно очистите и просушите сопряженные поверхности картера коробки передач и картера сцепления. На картер сцепления нанесите герметик, номер 08718-550000 или эквивалент.

9. Установите картер коробки передач на картер сцепления, тщательно выровняв валы.

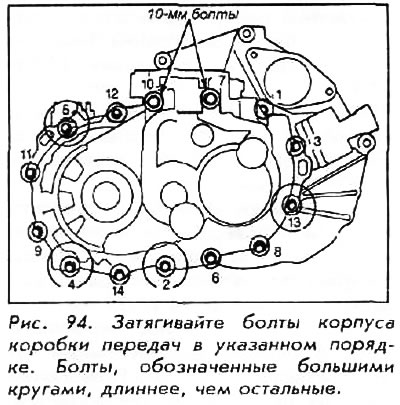

10. Затяните 8-мм болты до момента 28 Nm и 10-мм болты до момента 45 Nm в соответствующей последовательности.



11. Установите стопорное кольцо на шарикоподшипник вторичного вала через отверстие сверху картера коробки передач.


12. Установите 32-мм уплотняющий болт. Установите новый сальник переднего подшипника первичного вала.

13. Установите болт вала промежуточной шестерни заднего хода с новой шайбой. Затяните болт до момента 55 Nm.

14. Установите новые сальники дифференциала, используя выколотку 07749-0010000 с приставкой 07947-6110500.

15. Установите выключатель фонаря заднего хода с новой шайбой.

16. Установите новый сальник рычага переключения. Установите фиксатор и плечо рычага переключения.

17. Установите чехол на рычаг переключения и вставьте рычаг переключения в плечо рычага переключения и фиксатор.

18. Установите стопорный штифт в фиксатор и вставьте фланцевый болт. Затяните болт до момента 28 Nm.

19. Выровняйте отверстия рычага переключения и плеча рычага переключения и вставьте 8-мм болт. Затяните болт до момента 29 Nm.

20. Тщательно очистите и просушите сопряженные поверхности крышки плеча рычага переключения и корпуса коробки передач. Для картера коробки передач примените герметик.

21. Установите крышку плеча рычага переключения и затяните болты до момента 12 Nm.
