Снятие и установка коробки передач — Prelude 1988-91

Главная Хонда Аккорд 3 (1985-1989) Трансмиссия Автоматическая коробка передач

0

Снятие



1. Отсоедините отрицательный проводник от аккумуляторной батарей и коробки передач.

2. Слейте жидкость из коробки передач и вставьте обратно сливную пробку.

3. Отсоедините проводку стартера, запирающих электромагнитов, электромагнитов переключения и пульсатора (генератора импульсов для измерения скорости).

4. На моделях с впрыском топлива необходимо снять воздухозаборный шланг и коробку воздухоочистителя.

5. Снимите датчик скорости с коробки передач, не отсоединяя его шланги.

6. Отсоедините трос управления дросселем от кронштейна коробки передач.

7. Отсоедините шланги охлаждения коробки передач от трубопроводов и заткните трубопроводы.

8. Снимите верхний крепежный кронштейн коробки передач.

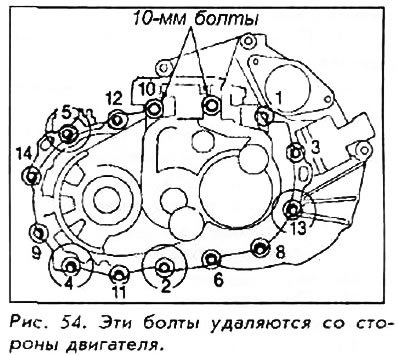

9. Открутите болты крепления коробки передач к блоку цилиндров. Болты вытаскивать следует из отсека двигателя.



10. Поднимите и надежно подоприте подставками автомобиль. Проверьте надежность установки подставок.

11. Снимите передние колеса.

12. Снимите брызговик и центральную балку.

13. Полностью снимите правую реактивную тягу.

14. Снимите правую и левую полуоси и вторичный вал.


15. Снимите ребро жесткости двигателя и крышку преобразователя крутящего момента.

16. Снимите трос переключения с коробки передач.

17. Открутите болты с ведущего диска.

18. Приподнимите коробку передач подходящим домкратом.

19. Открутите нижний болт с заднего крепежного кронштейна двигателя. Ослабьте, но не снимайте верхний болт, который будет держать вес двигателя.

20. Открутите оставшиеся болты крепления коробки передач к двигателю.

21. Отделите коробку передач от блока двигателя. Снимите коробку передач с двух 14-мм штифтов и опустите ее.

Для установки:



22. Поднимите коробку передач в исходное положение и вставьте крепежные болты. Затяните их до момента 65 Nm.

23. Прикрепите преобразователь крутящего момента к ведущему диску крепежными болтами. Затяните в перекрестном порядке по 2 оборота за один раз каждый болт - сперва до момента 6 Nm, и окончательно до момента 12 Nm. После затяжки последнего болта проверьте на вращение.

24. Прикрепите болтами коробку передач к заднему опорному кронштейну двигателя. Затяните болты до момента 75 Nm.

25. Прикрепите трос переключения с управляющей шпонкой и новым шплинтом.

26. Установите крышку преобразователя крутящего момента и держатель троса.

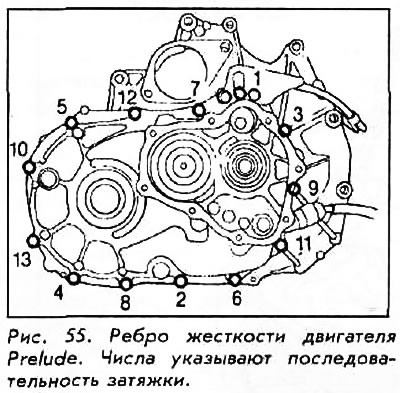

27. Установите ребро жесткости двигателя. Болты крепления ребра жесткости следует затягивать до момента 39 Nm в указанном порядке. Сперва затяните самый верхний болт крепления ребра к картеру коробки передач, далее оставшийся болт соединения ребро-картер. После этого затяните болт соединения ребро-блок цилиндров, который расположен ближе к коробке передач, и далее оставшийся болт соединения ребро-блок цилиндров.




28. Установите вторичный вал и полуоси.

29. Установите центральную балку и правую и левую передние вилки амортизаторов.

30. Установите реактивную тягу со стороны коробки.

31. Установите опорный кронштейн коробки передач и затяните крепежные болты до момента 39 Nm.

32. Подсоедините разъем запирающего электромагнитного клапана, вилку электромагнитного клапана переключения и разъем пульсатора.

33. Подсоедините трос управления дросселем к рычагу управления дросселем.

34. Установите узел датчика скорости и коробку воздухоочистителя.

35. Подсоедините шланги масляного охлаждения. Подключите стартер и заземляющие провода.

36. Подсоедините провода к аккумуляторной батарее.

37. Заведите двигатель, включите стояночный тормоз и переключите коробку передач по всем передачам три раза. Делайте короткую паузу перед каждым переключением. Проверьте правильность регулировки управляющего троса.

38. Дайте двигателю прогреться до рабочей температуры на передаче N или Р. Затем заглушите двигатель и проверьте уровень жидкости.
