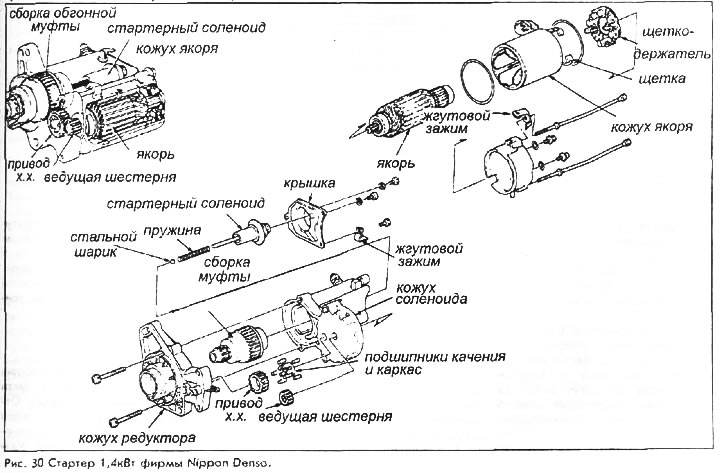

Тип Nippon Denso
У этого стартера продублированный комплект понижающей зубчатой передачи, занимающий солидный объем, и соленоид чаще размещают внутри стартера.
1. Удалите заднюю крышку соленоида. Извлеките соленоид. На его оси имеется пружина, а на конце оси - стальной шарик.
2. Снимите болты, крепящие концевую рамку к кожуху мотора и соленоида.
3. Удалите концевую рамку. Теперь можно извлечь сборку обгонной муфты вместе с шестерней привода. Холостой шкив и ведущая шестерня привода могут быть удалены отдельно. В шестерне холостого шкива стоят пять шарикоподшипников.
4. Сборка муфты удерживается кольцевым зажимом. Надавите вниз на шестерню, противодействуя внутренней пружине, и удалите кольцевой зажим с расширителем. Снимите упорное кольцо, шестерню, пружину и шайбу со сборки муфты. Для установки:
5. Собрать составляющие сцепления и установить кольцевой зажим.
6. Установить шестерни и сборку муфты. Удостоверьтесь в правильном размещении пяти шарикоподшипников.
7. Установить концевую раму.
8. Установить срединные болты.
9. Установить соленоид. Обратите внимание на правильную установку стального шара на конце оси и пружины. Все скользящие поверхности соленоида перед установкой должны быть слегка покрыты тонким слоем смазки.

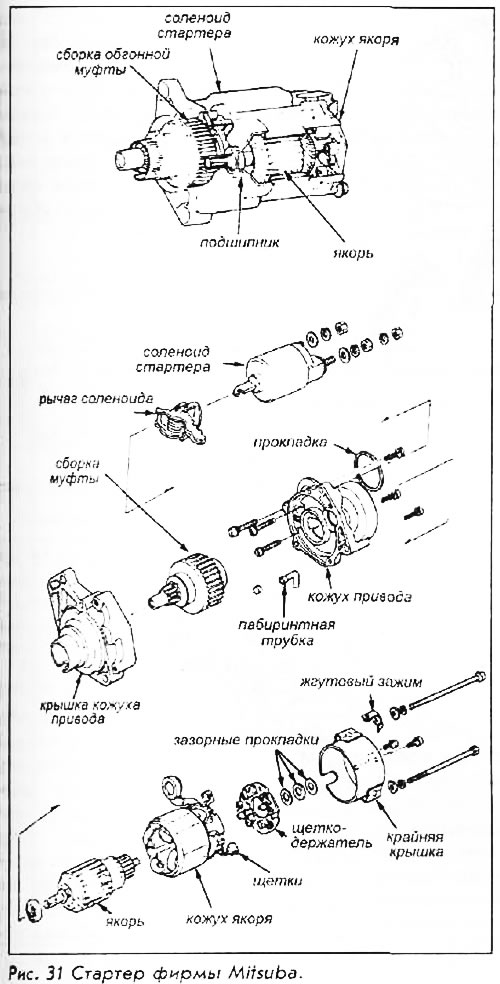

Тип Mifsuba
1. Удалить три удерживающих соленоид винта с передней части механизма (с крышки кожуха). Отделите соленоид от плоскости якоря для расцепления с рычагом соленоида; снимите его и прокладку. Удалите все оставшиеся винты, удерживающие корпус механизма.
2. Ослабить болты, крепящие концевую раму и кожух якоря к корпусу привода, затем снять крышку кожуха передачи и сам кожух, оставляя якорь, щетки и подшипники собранными.
3. В задней части удалите три винта, удерживающих крышку на кожухе. Снимите крышку кожуха. Теперь полностью снимите сборку обгонной муфты с шестерней привода и соленоидным рычагом. Будьте осторожны: не сбейте и не потеряйте лабиринтную трубку и ее резиновое уплотнение.
4. Проверьте сборку муфты перемещая ее вдоль вала. Если движение не свободное и гладкое, или, если, муфта неудовлетворительно предотвращает вращение против часовой стрелки (если смотреть со стороны шестерни главного привода), замените ее.
Установка стартера:
5. Соберите сборку обгонной муфты и рычаг соленоида.
6. Установите крышку и закрепите ее винтами.
Соберите узел у концевой рамки и закрепите его болтами.
Установите соленоид, правильно располагая и сцепляя рычаг соленоида.
Установите внешние монтажные винты.
