Радиатор испарителя, расширительный клапан и термостат — Accord 1984-85

Главная Хонда Аккорд 3 (1985-1989) Электрооборудование Кондиционер воздуха

0



1. Отсоедините кабель от отрицательного полюса аккумулятора.

2. Осторожно слейте охладитель.

3. Отсоединить линию и шланг от стыков испарителя на теплоизоляционной перегородке в отсеке двигателя. Поддерживайте стыки вторым гаечным ключом. Сразу прикройте стыки, чтобы предотвратить попадание грязи

4. Снять уплотняющие кольца из теплоизоляционной перегородки.

5. Снять перчаточный ящик и его раму.

6. В испарителе, ослабьте правую уплотнительную полосу; сдвиньте ее влево.

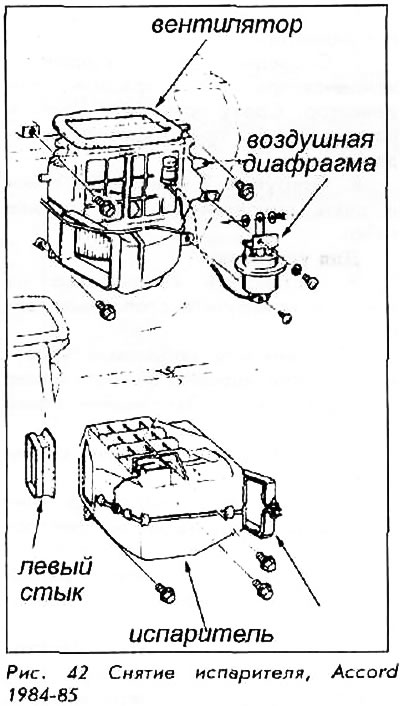

7. Открутите винт от воздушной диафрагмы. Оставьте диафрагму, при-соединенную к ручке. Открутите монтажные болты вентилятора и снимите вентилятор в сборе.

8. Снимите левую уплотнительную полосу и отсоедините электропроводку. Открутите 3 болта и снимите испаритель.

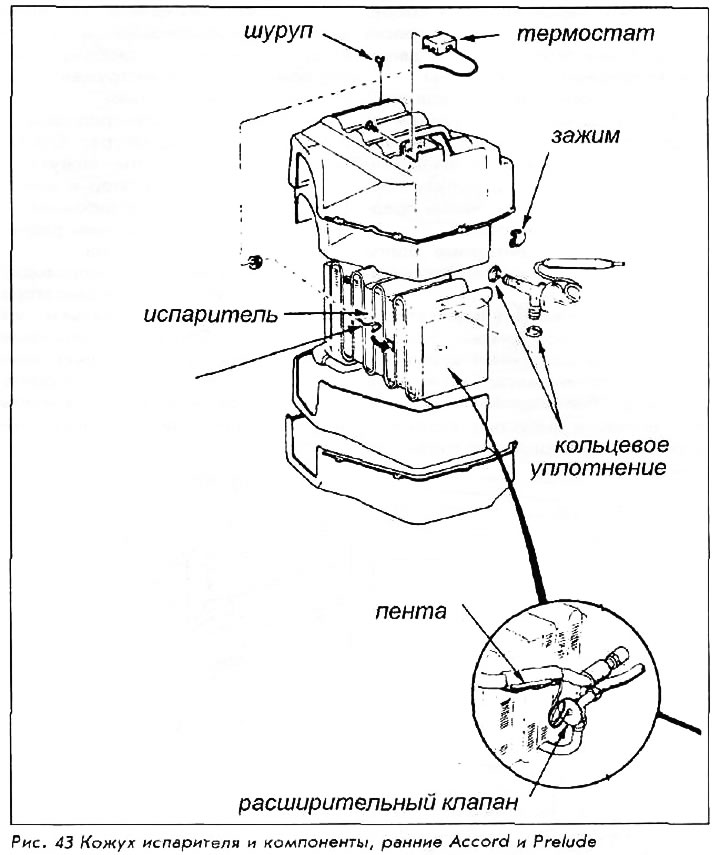

9. Чтобы разобрать кожух, открутите винт и снимите зажимы с кожуха.

10. Аккуратно раздвиньте половины отсека, чтобы получить доступ к капиллярной трубке. Уберите трубку термостата от пластин испарителя.

11. Отделите половины кожуха. Снимите крышку.

12. Снимите расширительный клапан в случае необходимости.

Для установки:



13. Собрать компоненты кожуха по мере необходимости. Установите капиллярную трубку в первоначальное расположение. Соберите верхнюю и нижнюю половины кожуха, удостоверяясь, что нет никаких щелей в кожухе.

14. Установите испаритель в сборе и прикрутите монтажные болты. Не забудьте присоединить сливной шланг испарителя и проложить снаружи автомобиля.

15. Установите левую уплотнительную полосу. Присоедините электропроводку.

16. Установите вентилятор в сборе.

17. Установите воздушную диафрагму и затяните винт.

18. Установите правую уплотни-тельную полосу и затяните ее. Дважды проверьте каждую полосу; они должны располагаться ровно и быть хорошо затянутыми.

19. Установить перчаточный ящик и раму.

20. Установить уплотняющие кольца. Смажьте контактирующие поверхности перед установкой.

21. Присоедините линию и шланг к стыкам испарителя. Замените кольцевые уплотнения на новые. Затягивайте пинию ресивера-осушителя до 16 Nm и всасывающий шланг до 30 Nm.

22. Залейте хладагент и выпустите воздух из системы. Запустите систему и проверьте наличие утечки.
