1. Осторожно слейте хладагент.
2. Временно снимите ресивер-осушитель хладагента и трубку. Снимите кронштейн всасывающей линии.
3. Снять переднюю решетку. Снимите направляющие и выступающие элементы, освобождая их при помощи узкого инструмента. Не разбейте скобы или стыки.

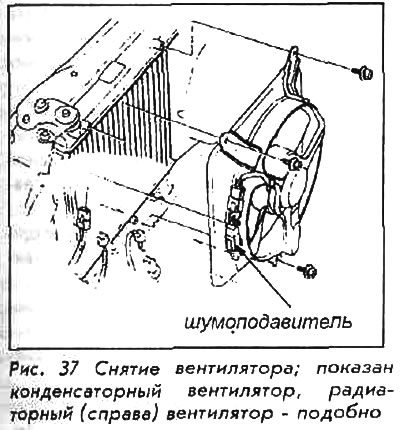

4. Отсоединить электропроводку от вентилятора радиатора. Открутить монтажные болты кожуха и снимите кожух, вентилятор и двигатель. Соблюдайте осторожность, чтобы не повредить пластины радиатора при снятии вентилятора.
5. Отсоединить электропроводку от вентилятора конденсатора (слева). Отсоедините разъем от компрессора. Открутите монтажные болты кожуха и снимите кожух, вентилятор и двигатель. Соблюдайте осторожность, чтобы не повредить пластины радиатора при снятии вентилятора.
6. Снять верхние скобы крепления радиатора.

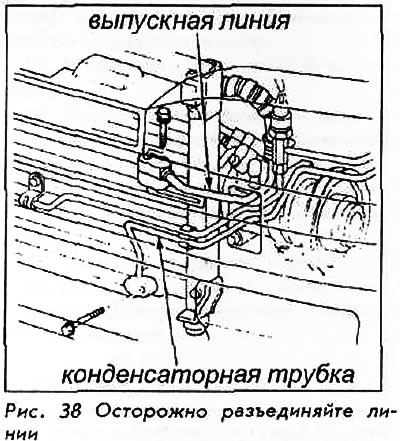

7. Отсоединить линию и шланг от конденсатора. Не повредите конденсатор. Сразу прикройте стыки и каналы, чтобы предотвратить попадание грязи.

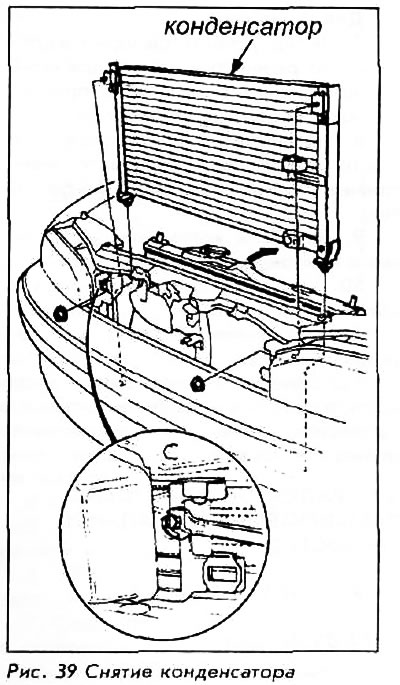

8. Открутить 2 монтажных гайки и снять конденсатор. Не уроните гайки.
Для установки:
9. Установить конденсатор на место и прикрутите стопорные гайки.
10. Замените кольцевые уплотнения и присоедините линию и шланг к конденсатору. Затягивайте стыки до 22 Nm.
11. Установить верхние скобы радиатора.
12. Установить вентилятор конденсатора и подсоединить электропроводку.
13. Установить вентилятор радиатора и присоединить электропроводку.
14. Установить решетку. Удостоверитесь, что направляющие правильно подходят; не перетягивайте крепежные винты.
15. Установить кронштейн всасывающей линии, установить ресивер- осушитель хладагента.
16. Заполнить систему хладагентом, выпустить воздух из системы и проверить правильность функционирования.
