Тормозной усилитель — ремонт

Главная Хонда Аккорд 3 (1985-1989) Шасси и ходовая часть Тормозная система

0

1984-85 Accord, 1984-86 Prelude, 1887 Prelude, карбюраторные





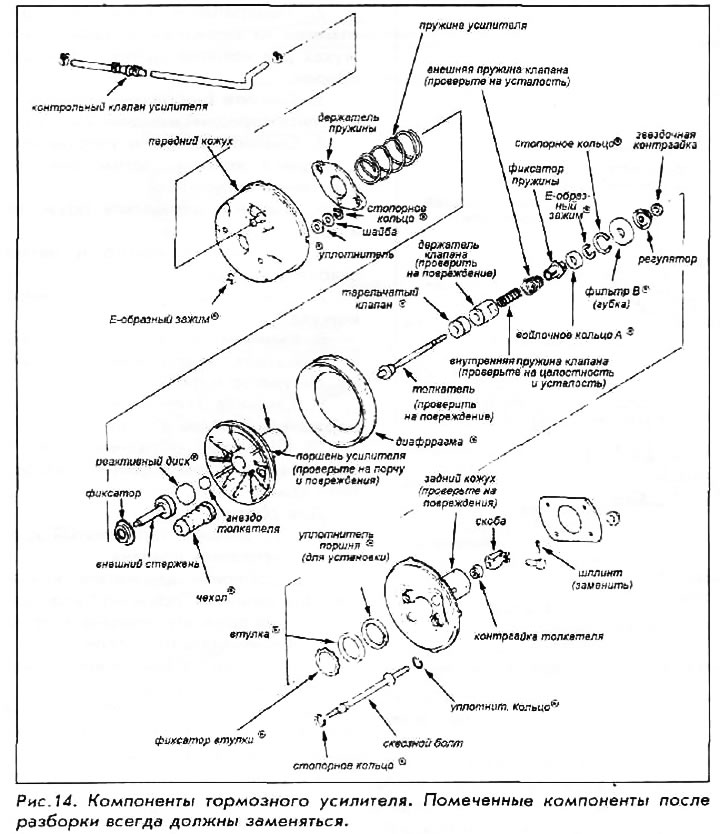

1. Снимите тормозной усилитель.

2. Нацарапайте выравнивающие отметки на переднем и заднем кожухах для облегчения последующей сборки.

3. Снимите Е-образные зажимы и отделите передний и задний кожухи.

4. Снимите шайбы и уплотнители с заднего кожуха, затем снимите стопорное кольцо.

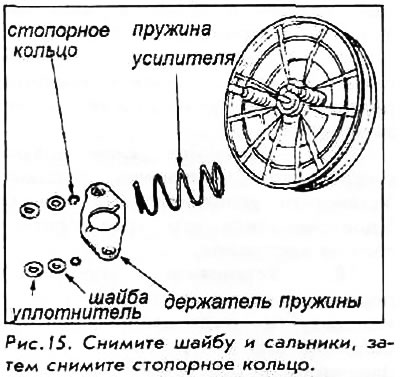

5. Снимите держатель пружины и пружину усилителя.

6. Снимите фиксатор и чехлы сквозных болтов.

7. Снимите диафрагму с заднего кожуха.

8. Снимите проушину, контргайку толкателя, звездочную контргайку, регулятор и фильтр.



9. Снимите стопорное кольцо и держатель клапана в сборе.


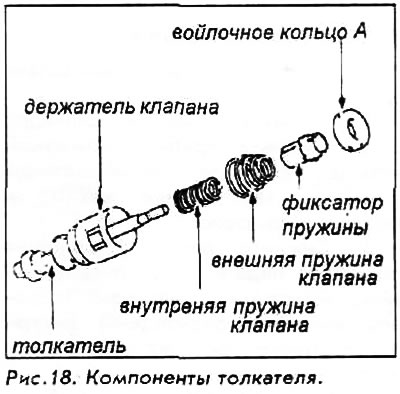

10. Снимите Е-образный зажим с держателя клапана в сборе и разберите компоненты.

Для сборки:



11. Установите тарельчатый клапан на держатель клапана.



12. Соберите держатель клапана, внутреннюю пружину клапана, наружную пружину клапана и фиксатор пружины на толкателе.

13. Установите войлочное кольцо с Е-образным зажимом.

14. Установите диафрагму на поршень усилителя. Выровняйте шпонки с пазами в поршне.

15. Покройте внутренние и внешние поверхности трубки поршня силиконовой смазкой. Вставьте держатель клапана в сборе в поршень. Установите стопорное кольцо.

16. Установите противопенный фильтр на конец толкателя; ввинтите регулятор и контргайку на вал, но не затягивайте.

17. Используйте силиконовую смазку для уплотнения поршня. Установите уплотнитель на кожух. Удостоверьтесь, что края уплотнителя не выступают.

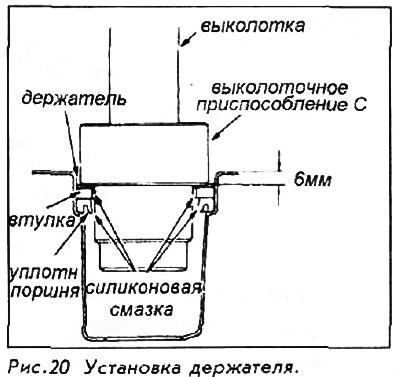

18. Установите уплотнение поршня и втулку в задний кожух. Используйте подходящее приспособление для аккуратной установки фиксатора на расстояние 6 мм ниже края заднего кожуха. Если фиксатор сдвинут больше, чем на 6 мм, то уплотнение поршня повредится.

19. Установите оба сквозных болта, используя уплотнительные и стопорные кольца.


20. Выровняйте шпонку поршня усилителя с пазом в заднем кожухе и присоедините поршень.



21. Установите чехлы на сквозные болты.

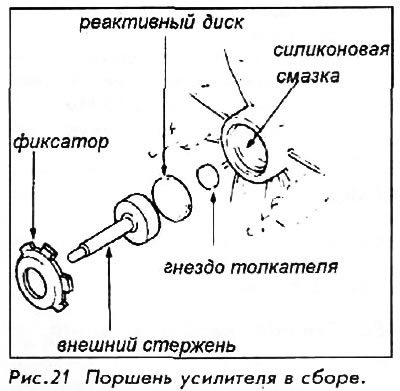

22. Смажьте силиконовой смазкой канал поршня усилителя и установите гнездо толкателя, реактивный диск, внешний стержень и фиксатор.

23. Установите пружину усилителя.

24. Сожмите пружину усилителя, установите фиксатор пружины и установите стопорные кольца на сквозные болты.

25. Установите шайбы и уплотнения на сквозные болты. Соберите передний и задний кожухи, выравнивая по меткам, сделанным заранее. Нажмите на передний кожух и установите Е-образные зажимы.

26. Отрегулируйте зазор толкателя. См. отдельную процедуру в этой Главе.

1986-89 Accord, 1987 Prelude с впрыском, 1988-90 Prelude





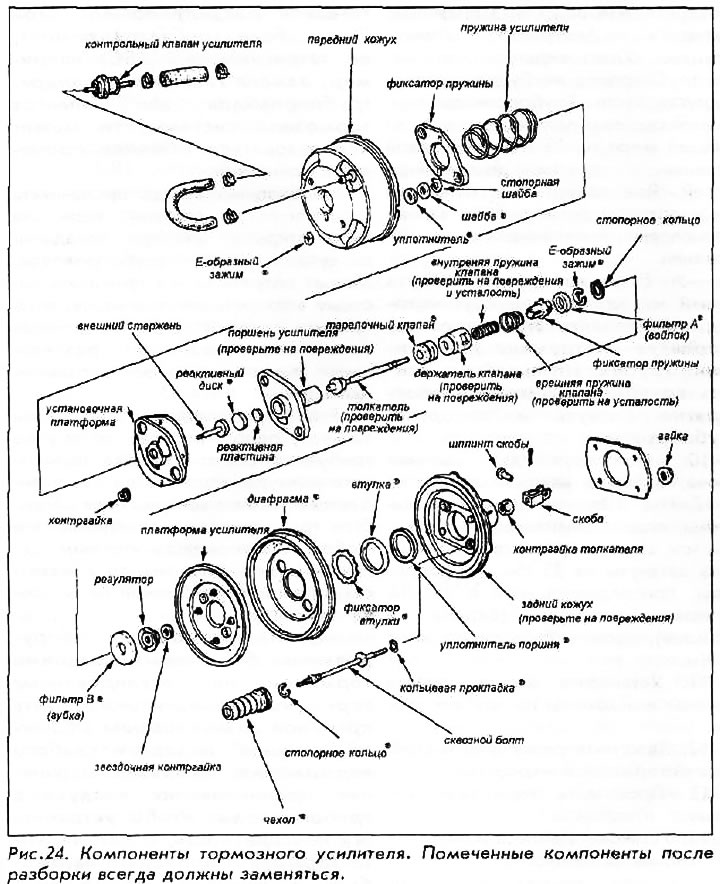

1. Снимите тормозной усилитель.


2. Нацарапайте отметки на переднем и заднем кожухах, чтобы облегчить последующую сборку.

3. Снимите Е-образные зажимы и отделите передний и задний кожухи.

4. Снимите уплотнители и шайбы с фиксатора пружины; снимите стопорное кольцо.

5. Снимите фиксатор пружины и пружину усилителя.

6. Открутите четыре фланцевые контргайки и снимите платформу.

7. Снимите держатель клапана в сборе с заднего кожуха.

8. Снимите чехлы с сквозных болтов.

9. Снимите платформу усилителя и диафрагму с заднего кожуха.

10. Снимите диафрагму.

11. Снимите стопорное кольцо; снимите сквозные болты и уплотнительные кольца с заднего кожуха.

12. Снимите фиксатор, втулку и уплотнитель поршня с заднего кожуха.

13. Отсоедините внешний стержень, реактивный диск и реактивную пластину от держателя клапана.

14. В держателе клапана в сборе снимите скобу толкателя, контргайки, регулятор и фильтр.

15. Снимите гнездо толкателя и удалите толкатель из держателя клапана.

16. Снимите зажим с толкателя.



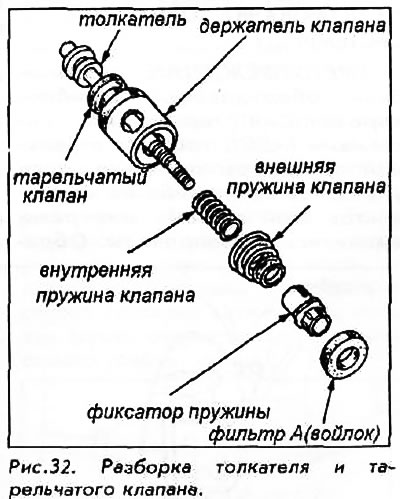

17. Снимите войлочный фильтр, фиксатор пружины, пружины клапана, держатель и тарельчатый клапан с толкателя.

Для установки:



18. Установите тарельчатый клапан на держатель клапана.


19. Установите держатель клапана, пружины клапана и фиксатор пружины на толкателе.

20. Установите войлочный фильтр и зажим.

21. Смажьте силиконовой смазкой внутреннюю и внешнюю поверхности трубки держателя клапана. Вдавите толкатель в сборе в трубку. Зафиксируйте стопорным кольцом.

22. Посадите губчатый фильтр на конец толкателя. Вкрутите регулятор и звездочную контргайку на толкатель, но не затягивайте их.

23. Используйте силиконовую смазку для уплотнителя поршня. Установите уплотнитель на свое место на кожухе. Удостоверьтесь, что края уплотнителя не выступают.

24. Установите уплотнитель поршня и втулку в задний кожух. Используйте инструмент правильного размера, чтобы мягко поставить фиксатор на 6 мм ниже края заднего кожуха. Если фиксатор сдвинут больше, чем на 6 мм, то уплотнитель поршня повредится.

25. Установите оба сквозных болта, используя уплотнительные и стопорные кольца.

26. Установить диафрагму на платформу усилителя.

27. Присоединить платформу усилителя к заднему кожуху. Удостоверьтесь, что шпонки и пазы правильно выровнены.

28. Установить чехлы на сквозные болты.

29. Смажьте силиконовой смазкой стенки заднего кожуха и внешнюю поверхность держателя клапана в сборе. Установите держатель клапана в сборе в задний кожух.

30. Смажьте силиконовой смазкой стенки корпуса клапана. Установите реактивную пластину, диск и внешний стержень.

31. Поставьте установочную платформу и затяните четыре фланцевые гайки на 5.5 Нм.

32. Наденьте пружину усилителя. Сожмите пружину и установите фиксатор пружины; установите стопорные кольца на сквозные болты.

33. Установите шайбы и уплотнители.

34. Соберите передний и задний кожухи, выравнивая по меткам, сделанным ранее. Надавите на передний кожух и установите стопорные кольца на сквозные болты.

35. Отрегулируйте зазор толкателя. См. отдельную процедуру в этой Главе.

1990-91 Accord, 1991 Prelude



Изготовителем не рекомендуется разборка тормозного усилителя. Если имеется внутренняя неисправность, то блок должен быть заменен.
